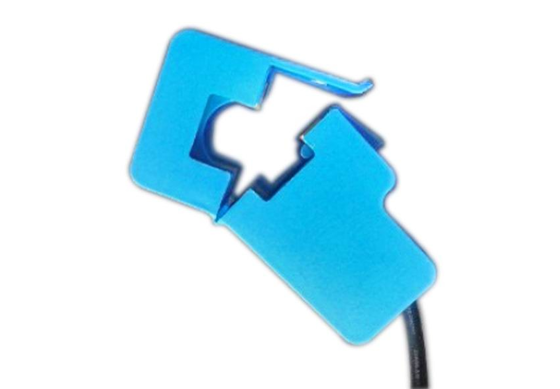

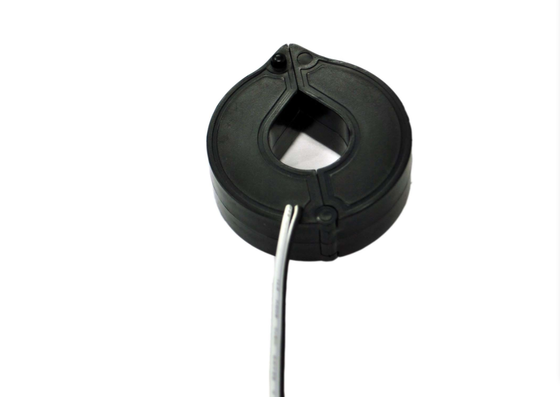

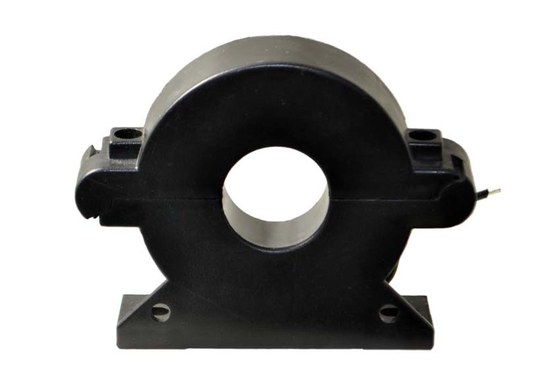

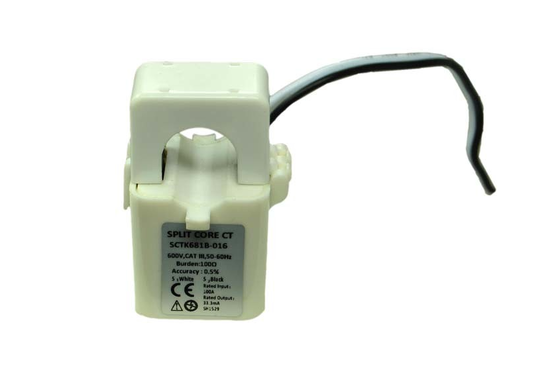

についてSCTK660Bシリーズスプリットコア電流トランスフォーマーは,電源モニタリング,エネルギー管理,リモートプロジェクトのために設計されています.この製品は,ケーブルを切り離さずに迅速な設置を可能にする,折りたたみ開ける分割コア構造を使用しています.隔離電圧は3KV/60秒で,高精度測定が可能である.耐火ホイスはUL94V-0規格を満たしています最大稼働電圧はAC600Vで,データログ,電力モニタリング,エネルギー管理,新しいエネルギーモニタリング,コストアロケーションアプリケーションで広く使用されています.
| 頻度 | 50-2,5KHz |
| 定数入力 | 0.5A~1000A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0-5A |
| 割合 | ≤±0.2% |
| 段階角度 | ≤ ±10分 |
| 介電強度 | 5.0KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC/UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナルまたはUL1015 22AWGワイヤ 1.5m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 尺寸 (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|
| A について | B について | C について | D | E について | F について | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1〜250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5〜630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
注記: 製品仕様をカスタマイズできます.
Q: 配電中にスプリットコア電流トランスフォーマーに 停電が必要ですか?
A: ありませんSCTK660Bシリーズ開閉するコアを持つ折りたたみ式構造を使用します.ケーブルを切り離したり取り外したりせずに設置できます.それは特に電源をオフにすることはできませんリモートプロジェクトとアプリケーションに適しています.
Q: UL94V-0 耐火ホイジングの意義は?
A: UL94V-0 は,プラスチック材料の炎阻害性の最高基準の1つです.これは,センサーハウジングが異常な条件下で容易には燃えないことを保証します.工業機器の安全要件を満たす.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
