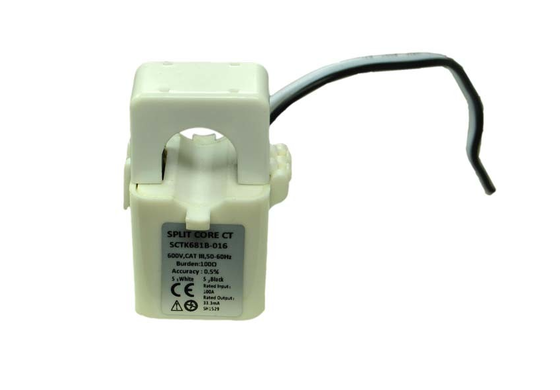

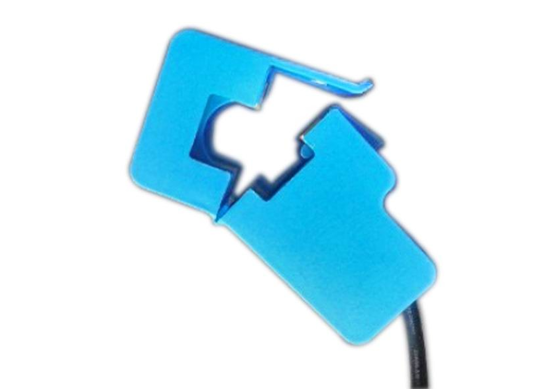

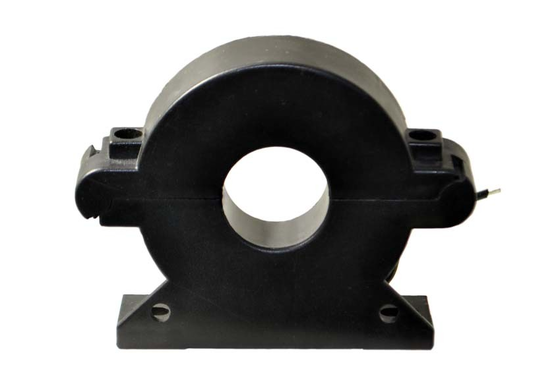

「SCTK661シリーズ分割コア電流トランス」は、新規または既存の配電ネットワークにおける電流測定および監視用に設計されています。この製品は、ケーブルやバスバーを切断または取り外すことなく迅速な取り付けを可能にする分割コアセルフロック構造を採用しています。ワイドウィンドウ設計は、大口径のケーブルやバスバーに対応します。二次巻線には高精度並列抵抗器が内蔵されており、外部サンプリング抵抗器なしで安全な低電圧出力を提供します。高いカスタマイズ性を備えた複数の機械的サイズが利用可能で、さまざまな既存の設置条件に適応します。電流測定、監視、保護、およびモーター、照明、エアコンプレッサーなどのアプリケーションの電流および電力測定に広く使用されています。
| 周波数 | 50-60Hz |
|---|---|
| 定格入力 | 0.5A-630A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V(AC)または0-500mA |
| 比率 | ≤±0.1％ |
| 位相角 | ≤±30分 |
| 絶縁耐力 | 2.5KV/1mA/1分 |
| 絶縁抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
|---|---|
| ボビン | PC |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 動作温度 | −25℃～＋75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | UL1015 22AWGワイヤー（ツイストワイヤー）2.5m |
| P/N | 定格入力（A） | 出力（mA/V） | 精度 | 寸法（mm/インチ） | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
| SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
| SCTK661D-023 |
5-400A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
| SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
注: 製品仕様はカスタマイズ可能です
Q: この製品は改ざん防止電力計に適していますか？
A: はい。SCTK661シリーズは単相電力計および改ざん防止電力計に適しています。内蔵の高精度抵抗器は安定した低電圧出力を提供し、電流センシングにおける改ざん防止電力計の精度と信頼性の要件を満たします。
Q: サンプルの申請方法とリードタイムは？
A: ウェブサイトまたはメールでサンプル申請を提出できます。会社情報とターゲットモデル（サイズ要件を含む）を提供してください。サンプルは無料であり、3～5営業日以内に発送されます。大量注文のリードタイムは通常2～8週間です。
