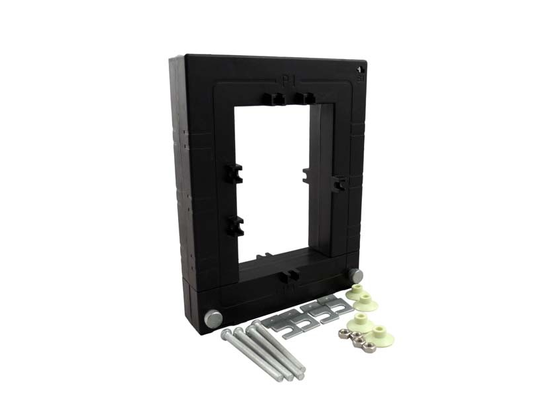

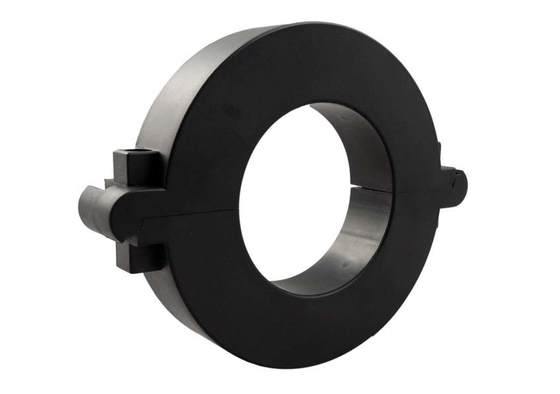

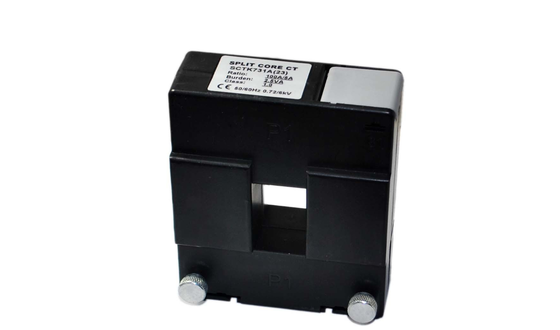

SCTK662シリーズスプリットコア電流トランスは、検出された一次電流から二次側で0V-10Vおよび0mA-500mAを提供します。メーター内部に二次CTを使用せず、ユーザーはSCTK662シリーズをメーターに直接接続して高精度な計測アプリケーションを実現できます。一次CTを変更するだけで、1つのメーターをさまざまな電流定格に適用できるため、コンパクトなメーター設計が可能になり、開発コストが削減されます。また、過電圧保護回路も内蔵されており、安全で迅速、かつコスト効率の高い設置が可能です。
| 周波数 | 50-400Hz |
| 定格入力 | 5A-3000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-10V(AC) または 0-5A |
| 比率 | ≤ ±0.2% |
| 位相角 | ≤ ±10分 |
| 絶縁耐圧 | 2.5KV/1mA/1分 |
| 絶縁抵抗 | DC500V/100MΩmin |
| ケース | PC / UL94-V0 |
| ボビン | PBT |
| コア | 電磁鋼板 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 動作温度 | −25℃～＋75℃ |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 22AWG ワイヤ (ツイストワイヤ) 2.5m |
| P/N | 定格入力 (A) | 出力 (mA/V) | 精度 | 寸法 (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
注: 製品仕様はカスタマイズ可能です
Q: UL認証の重要性は何ですか？
UL認証は、この電流トランスが米国の安全基準に準拠しており、主要なグローバル市場の安全要件を満たしていることを保証します。米国および北米に輸出される電力機器およびメーター製品に使用できます。
Q: この製品はメーターの設計をどのように簡素化しますか？
SCTK662シリーズは、高精度計測のために電力メーターに直接接続でき、メーター内部の二次CTの必要性をなくします。異なる範囲のトランスを使用することで、1つのメーターで複数の電流定格に対応でき、メーター設計の簡素化と開発コストの削減につながります。Q: 内蔵されている過電圧保護回路の機能は何ですか？A:
過電圧保護回路は、異常な過電圧条件下でトランスおよび下流の計測機器を保護します。設置の安全性を確保し、システム信頼性を向上させ、機器の損傷リスクを低減します。
