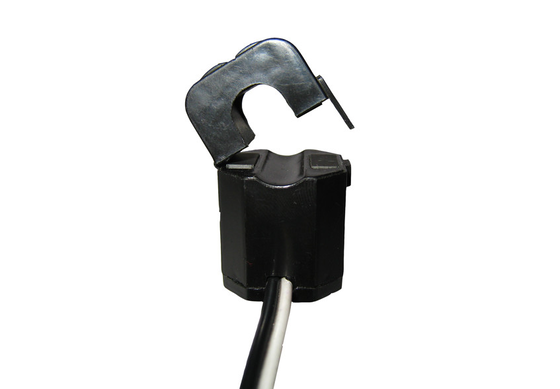

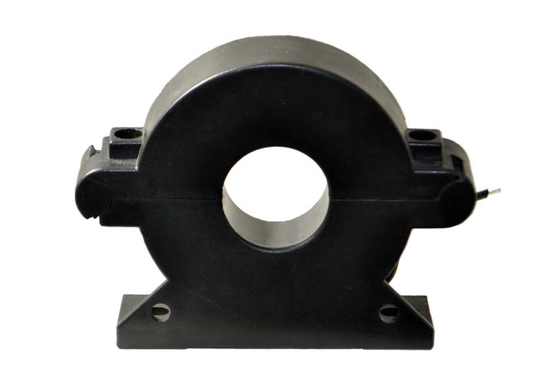

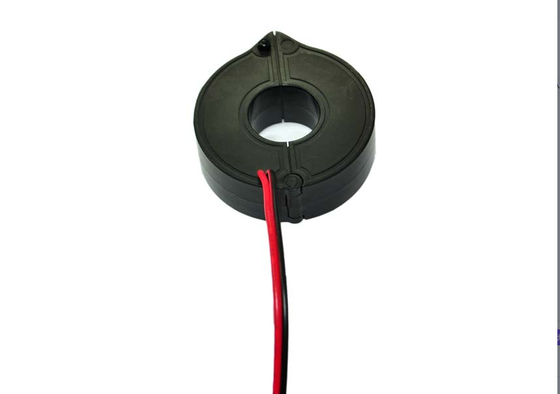

についてSCTK660Cシリーズのスプリットコア電流トランスフォーマー新設または既存の電力配送ネットワークにおける電流測定および監視のために設計されている.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコアセルフロック構造を使用しています.幅広く窓のデザインは,大直径のケーブルやバスバーを収容する. 副巻きは,内蔵された精密平行抵抗を持っています.外部のサンプリングレジスタが不要で安全な低電圧出力を供給する電力線や設備の電流測定,監視,保護,モーター,照明,空気圧縮機,HVAC,自動化制御システムエネルギーモニタリングとリレー保護装置
測定範囲 0.5A~1000A
出力信号 ¥0.333Vまたは0〜500mA
スプリット・コア・セルフロック構造
広い窓 大きいケーブルとバスバーを収める
内蔵精密抵抗器 安全な低電圧出力
複数のサイズ
ケーブルを外さない設置
設置時間とコストを節約する
電源線電流の測定と監視
電気機器の電流保護
モーターの電流と電力の測定
照明システムの電源監視
空気圧縮器の電流モニタリング
HVACシステム
自動制御システム
エネルギーモニタリング・リレー保護装置
| 割合 | ≤±0.2% |
| 段階角度 | ≤ ±10分 |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0-5A |
| 頻度 | 50-2,5KHz |
| 定数入力 | 0.5A~1000A |
| 介電強度 | 5.0KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC/UL94-V0 |
| ボビン | PBT |
| 建設 | 引き分け |
| 内部構造 | エポキシ |
| コア | パーマロイ |
| 動作湿度 | ≤85% |
| 動作温度 | -25°C+75°C |
| 出力接続 | ターミナルまたはUL1015 22AWGワイヤ 1.5m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 尺寸 (mm) | |||
| A について | B について | C について | D | ||||
| SCTK660C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1〜250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5〜630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
注記: 製品仕様をカスタマイズできます.
Q: 内蔵された精密抵抗器の機能は?
A: その通り二次巻きは,内蔵された高精度平行電阻を搭載し,電流信号を安全な低電圧出力 (0.333V) または標準電流信号 (0-500mA) に直接変換します.外部のサンプリングレジスタの必要性をなくす装置の設置を簡素化し 安全性を向上させ 部品コストと設置スペースを節約します
Q:出力信号の種類をどのように選ぶか?
A: その通り 0.333V電子エネルギーメーター,PLC,入力電圧測定器に適している.0-500mA出力は,電流信号を必要とする制御システムと従来の測定装置に適しています.測定装置の入力インターフェースに基づいて選択してください.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
