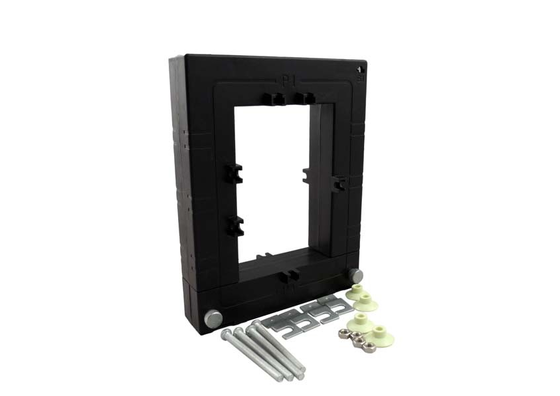

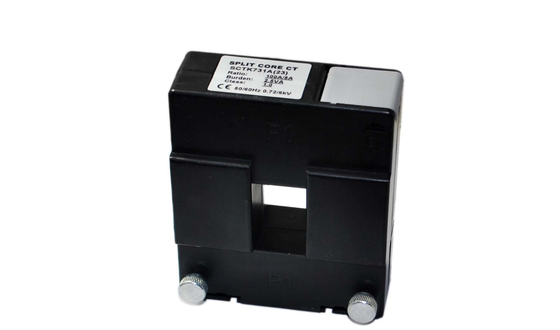

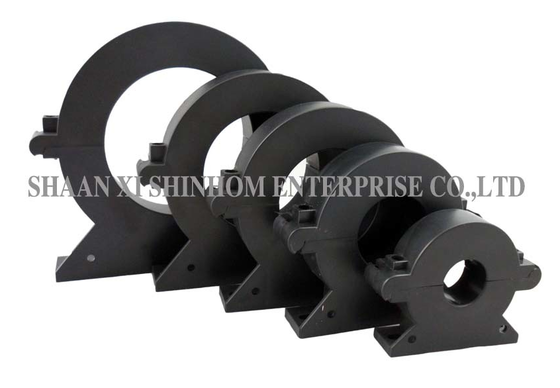

についてSCTK671シリーズスプリットコア電流トランスフォーマーは,新しい電源配送ネットワークや既存の電源配送ネットワークにおける電流測定と監視のために設計されている.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコア構造を使用しています.設置コストと時間を大幅に削減する.二次巻きは,安全な低電圧出力を提供する,精密な並列抵抗を内蔵しています.エポキシ包装は,優れた隔熱性能と振動耐性を保証します. 高透通性素材は,広い測定範囲を提供します. 比率誤差: ≤±0.2%. 段階角度誤差: ≤±10分. 介電強度: 2.5KV/1mA/1分.電気火災モニタリングに広く使用されています漏れ防止火災,電磁リレー保護,マイクロコンピュータ保護のアプリケーション
| 頻度 | 50〜400Hz |
| 定数入力 | 5A~3000A |
| 測定範囲 | 5%から30%まで |
| 定数出力 | 0-10V (AC) または0-5A |
| 割合 | ≤ ± 0.2% |
| 段階角度 | ≤ ±10分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
| ボビン | PBT |
| コア | シリコン鋼 |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL101522AWGワイヤー (ツインステッドワイヤー) 2.5m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 尺寸 (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A について | B について | C について | D | E について | F について | G | H | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5,100400A) | 0〜200mA 0~10V | 0.2,0.5,1.0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50〜1000A (50,4001000A) | 0〜500mA 0~10V | 0.2,0.5,1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100〜1500A 100 ドル1000(※1500A) | 0〜500mA 0~10V | 0.2,0.5,1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500〜2000A (500,15002000A) | 0〜500mA 0~10V | 0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800~3000A (800,25003000A) | 0〜600mA 0~10V | 0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
注記:製品仕様をカスタマイズできます
A: その通り違うSCTK671シリーズ開閉するコアを持つスプリットコア構造を使用します.ケーブルやバスバーを切り離したり取り外したりせずに設置できます.それは特に電源をオフにすることはできませんリモートプロジェクトとアプリケーションに適しています設置コストと時間を大幅に削減します.
A: その通り副巻きには,内蔵された高精度平行抵抗があり,電流信号を直接安全な低電圧出力 (0-10V) に変換し,外部サンプリング抵抗の必要性をなくします.設置を簡素化します部品のコストと設置スペースを節約します.
A: その通りエポキシ樹脂ポッティングは,優れた保温,防湿,防塵,腐食保護を提供し,同時に製品の振動耐性を向上させます.完全に閉ざされた構造は,様々な厳しい環境でトランスフォーマーの長期安定した動作を保証.
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料で,3〜5営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
