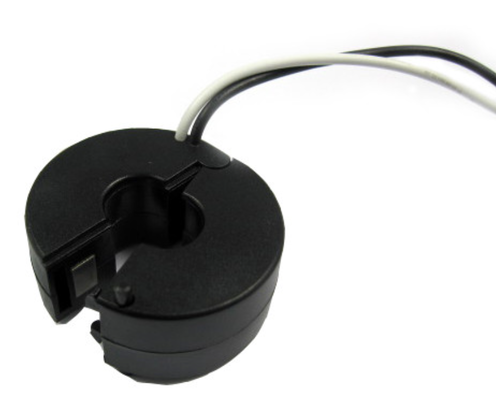

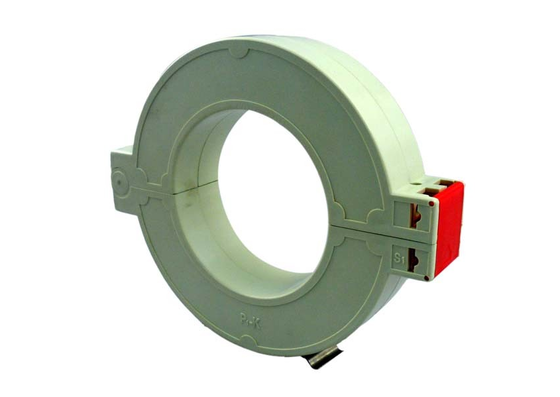

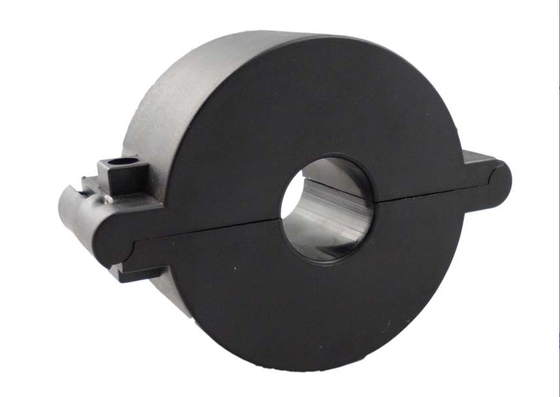

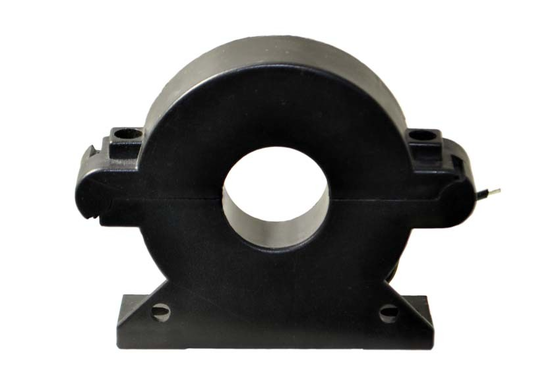

についてSCTK667Bシリーズのダブルスクリュース・スプリットコア電流トランスフォーマーは,新しい電源配送ネットワークや既存の電源配送ネットワークにおける電流測定と監視のために設計されています.測定範囲は5Aから3000Aまで.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速に設置できるようにするスプリットコア構造.広い窓の設計では,大直径のケーブルやバスバーが設置できます.二重螺栓の固定は安全で信頼性の高い設置を保証します.精密な並列抵抗器で,外部サンプリング抵抗器の必要なく安全な低電圧出力を提供します.様々な既存の設置条件に適応するために複数のサイズが利用できます.電流の測定に使用されています.電源線や設備の監視と保護,モーター,照明,空気圧縮機,HVAC,自動制御システムの電流と電力の測定,エネルギーモニタリングとリレー保護装置.
| 頻度 | 50〜400Hz |
| 定数入力 | 5A~3000A |
| 測定範囲 | 5%から30%まで |
| 定数出力 | 0-10V (AC) または0-5A |
| 割合 | ≤ ± 0.1% |
| 段階角度 | ≤ ±5分 |
| 介電強度 | 3.0KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | ABS /UL94-V0 |
| ボビン | PBT |
| コア | シリコン鋼 |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナル |
| P/N | 指定入力 (A) | 出力 (A/V/mA) | 精度 | 尺寸 (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| Ø0 | A について | B について | C について | D | ||||
| SCTK667B-025 | 0-400A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 |
| SCTK667B-032 | 0-630A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 |
| SCTK667B-045 | 0〜1000A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 |
| SCTK667B-055 | 0-1500A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 |
| SCTK667B-080 | 0-2000A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 |
| SCTK667B-100 | 0-3000A | 1A/5A 0~10V 0〜500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 |
注記: 製品仕様をカスタマイズできます.
Q: ダブル スクロール 固定 の 利点 は?
A: その通り二重螺栓固定により,トランスフォーマーが設置後もケーブルやバスバーにしっかりと固定され,振動や外力により緩んだり,動かないようにします.安全かつ信頼性の高い設置を保証するスナップオン構造と比較して,ダブルスクリュー固定は,高電流と高振動環境に適したより強いクランプ力を提供します.
Q: 内蔵された精密抵抗器の機能は?
A: その通り二次巻きは,内蔵された精密パラレル電阻を搭載しており,電流信号を直接安全な低電圧出力に変換し,外部サンプリング電阻の必要性をなくします.設置を簡素化します部品のコストと設置スペースを節約します.
Q: この製品にはどの窓サイズが用意されていますか?
A: その通り広い窓の設計では,大径のケーブルやバスバーが収められる.さまざまな既存の設置条件に適応するために複数のサイズが利用可能である.特定の窓の寸法では,製品データシートを参照してください または私たちの販売チームに連絡してください.
