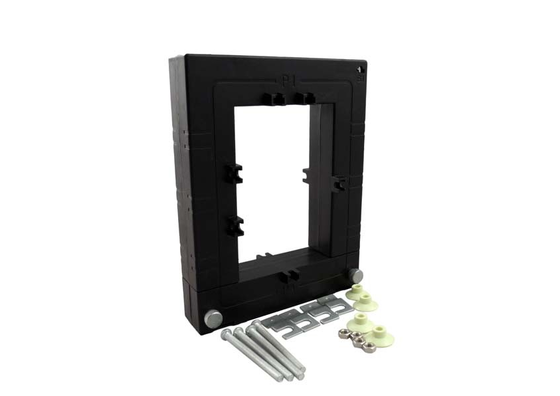

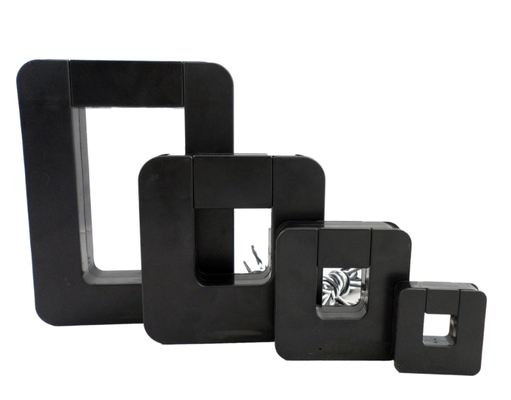

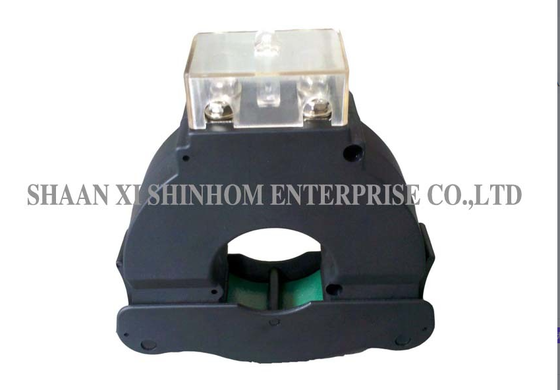

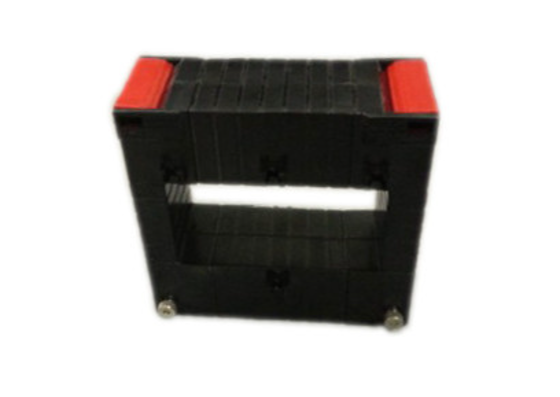

についてSCTK667Aシリーズスプリットコア電流トランスフォーマーは,新しい電源配送ネットワークや既存の電源配送ネットワークにおける電流測定と監視のために設計されている.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコア構造を使用しています.幅広く窓のデザインは,大直径のケーブルやバスバーを収容する. 副巻きは,内蔵された精密平行抵抗を持っています.外部のサンプリングレジスタが不要で安全な低電圧出力を供給する. 既存のさまざまな設置条件に適応するために複数のサイズが利用できます. 電源線や設備の電流測定,監視,保護に使用されています.モーターの電流と電力の測定照明,空気圧縮機,HVAC,自動化制御システム,エネルギーモニタリングとリレー保護装置
| 頻度 | 50〜400Hz |
| 定数入力 | 100Aから1000A |
| 測定範囲 | 5%から30%まで |
| 定数出力 | 5A/1A |
| 割合 | ≤ ± 0.5% |
| 段階角度 | ≤ ±30分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩmi |
| ケース | PA /UL94-V0 |
| ボビン | パンチ |
| コア | シリコン鋼 |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナル |
| 入力/出力 | 負荷 (VA) /クラス | 入力/出力 | 負荷 (VA) /クラス | ||||
| (A) | 0.5 | 1.0 | 3.0 | (A) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 精神 的 な 影響 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
注記: 製品仕様をカスタマイズできます.
Q: 内蔵された精密抵抗器の機能は?
A: 副巻きには,内蔵された精密パラレルレジスタがあります.それは,現在の信号を直接安全な低電圧出力に変換し,外部サンプリングレジスタの必要性をなくします.設置を簡素化します部品のコストと設置スペースを節約します.
Q: この製品にはどの窓サイズが用意されていますか?
A: 異なるケーブルまたはバスバー直径に合わせて複数の窓サイズが利用できます. 特定の窓の寸法については,製品データシートを参照してください.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
