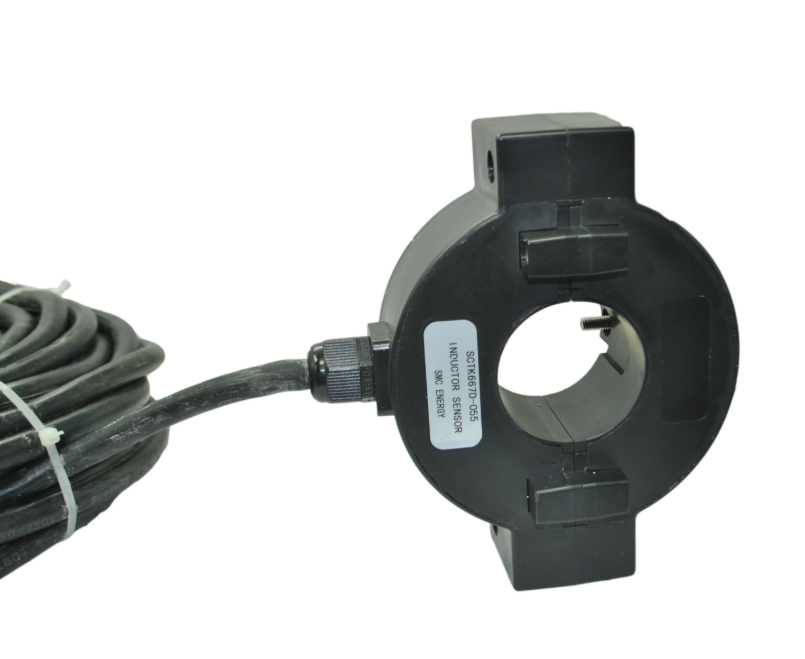

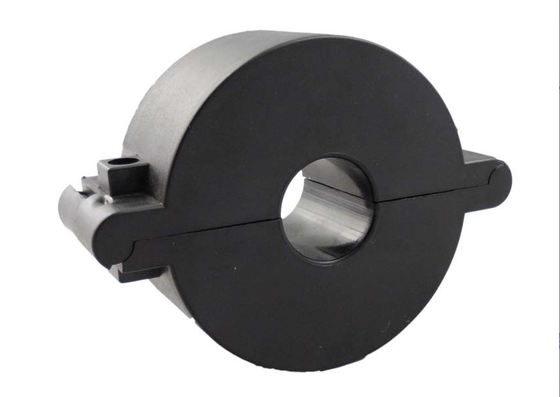

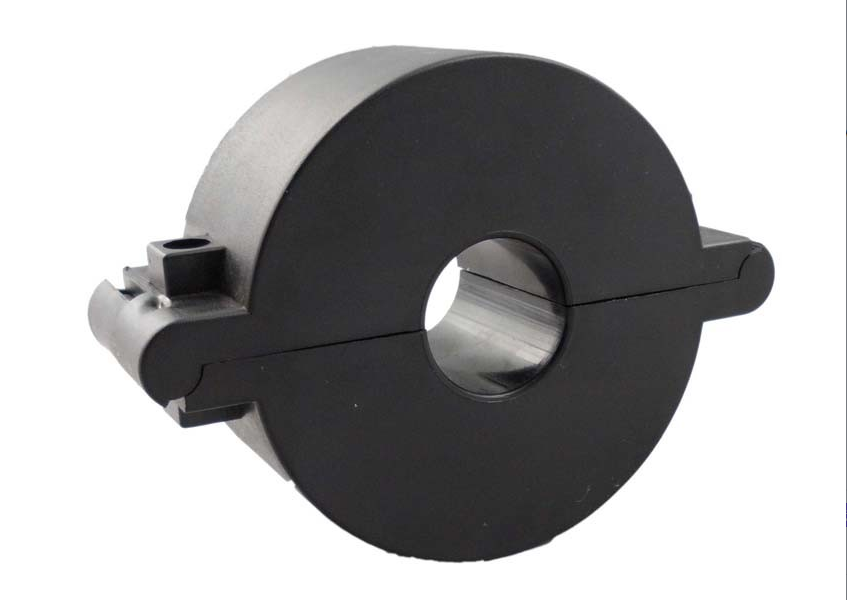

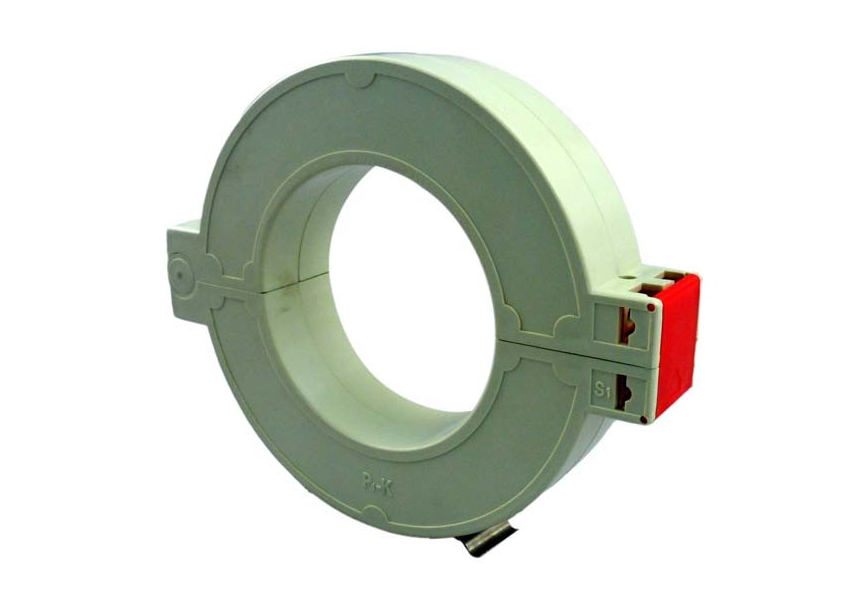

SCTK667Dシリーズ磁気材料として高い透通性を持つ,磁気回路の損失が小さい特性を持つ,切断できる輸入シリコン鋼を使用します.その半円形のコアと二次巻きは,高品質のエポキシ樹脂真空を使用耐火性 防湿性 安定した性能 メンテナンスなし
| 頻度 | 50~60Hz |
|---|---|
| 定数入力 | 50A-2000A |
| 測定範囲 | 1%~30% |
| 定数出力 | 1A/5A |
| 割合 | ≤ ± 0.2% |
| 段階角度 | ≤ ±10分 |
| 介電強度 | 3.0KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC+ABC/UL94-V0 |
|---|---|
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -35°C+55°C |
| 動作湿度 | ≤96% |
| 出力接続 | ターミナルまたはUL14AWGワイヤ 1.5m |
| P/N | 指定入力 (A) | 出力 (A) | 精度 | 尺寸 (mm) | |||
|---|---|---|---|---|---|---|---|
| ø | A について | B について | C について | ||||
| SCTK667D-025 | 50~400A | 1A/5A | 0.5/1.0/3.0 | 25 | 173 | 105 | 56 |
| SCTK667D-032 | 100〜630A | 1A/5A | 0.5/1.0/3.0 | 32 | 206 | 112 | 56 |
| SCTK667D-045 | 100〜1000A | 1A/5A | 0.2/0.5/1.0 | 45 | 193 | 125 | 56 |
| SCTK667D-055 | 100~1200A | 1A/5A | 0.2/0.5/1.0 | 55 | 180 | 135 | 56 |
| SCTK667D-065 | 100〜1500A | 1A/5A | 0.2/0.5/1.0 | 65 | 203 | 145 | 56 |
| SCTK667D-080 | 200〜2000A | 1A/5A | 0.2/0.5/1.0 | 80 | 228 | 160 | 56 |
| SCTK667D-100 | 500~3000A | 1A/5A | 0.2/0.5/1.0 | 100 | 248 | 180 | 56 |
注記:製品仕様をカスタマイズできます
