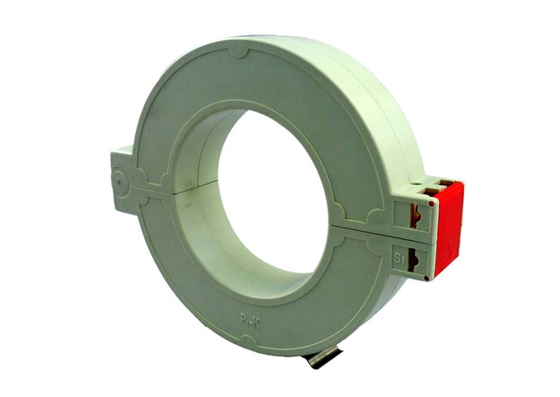

SCTK660AシリーズA:特徴
| 50-2.5KHz | 定格入力 |
| (A) | 測定範囲 |
| 10%In-130%In | 定格出力 |
| 0.333V(AC) または 0-5A | 比率 |
| ≤ ±0.2% | 位相角 |
| ≤ ±30分 | 耐電圧 |
| 5.0KV/1mA/1分 | 絶縁抵抗 |
| DC500V/100MΩ分 | 機械的パラメータ |
| ABS/UL94-V0 | ボビン |
| PBT | コア |
| パーマロイ | 内部構造 |
| エポキシ | 構造 |
| タイ | 動作温度 |
| −25℃～＋75℃ | 動作湿度 |
| ≤85% | 出力接続 |
| 端子またはUL1015 22AWGワイヤー 1.5m | タイプ選択 |
| 定格入力 | (A) 出力 (mA/V) | 精度 | 寸法 (mm) | A | ||||
|---|---|---|---|---|---|---|---|---|
| B | C | D | E | SCTK660A-010 | ||||
| 0.5-100A | (1,5,10,30,50,100) 0-50mA | 0.333V 0.2,0.5,1.0 | 81.5 | 22.5 | 22.5 | 32.0 | 24.0 | 注: |
| 1-250A | (10,50,75,100,200,250) 0-100mA/1A | 0.333V 0.2,0.5,1.0 | 81.5 | 50.0 | 22.5 | 32.0 | 24.0 | 注: |
| 5-400A | (10,50,100,200,250,400) 0-200mA/1A/5A | 0.333V 0.2,0.5,1.0 | 81.5 | 62.0 | 22.5 | 32.0 | 24.0 | 注: |
| 5-630A | (10,50,100,200,250,630) 0-200mA/1A/5A | 0.333V 0.2,0.5,1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | 注: |
製品仕様はカスタマイズ可能ですよくある質問
A:
Q: セルフロック構造の利点は何ですか？A: セルフロック構造により、取り付け後にトランスがケーブルまたはバスバーにしっかりと固定されます。振動や外力による緩みやずれがなく、安全で信頼性の高い取り付けが保証されます。操作は簡単で、取り付けや取り外しに特別な工具は必要ありません。
Q: 内蔵高精度抵抗の機能は何ですか？
二次巻線には高精度並列抵抗が内蔵されています。これにより、電流信号が直接安全な低電圧出力に変換され、外部サンプリング抵抗が不要になります。これにより、設置が簡素化され、安全性が向上し、部品コストと設置スペースが節約されます。
Q: サンプルの申請方法とリードタイムは？
ウェブサイトまたはメールからサンプル申請を提出できます。会社情報と希望モデルを提供してください。サンプルは無料であり、3〜5営業日以内に発送されます。量産注文のリードタイムは通常2〜8週間です。
