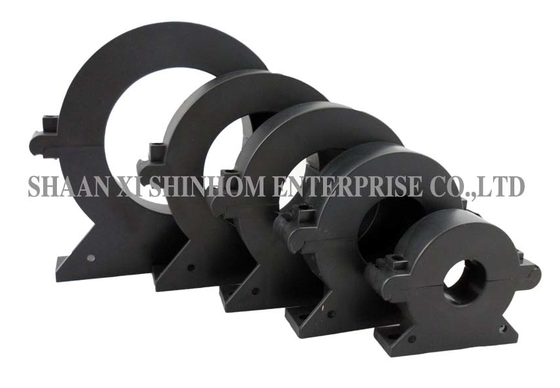

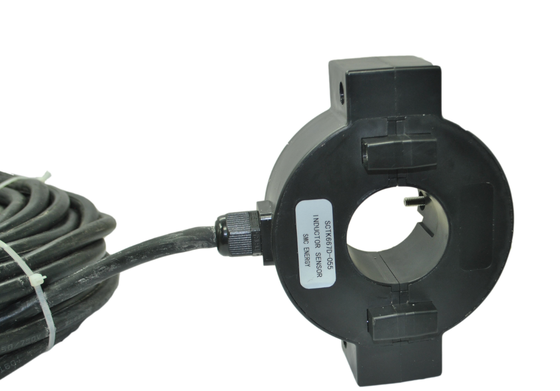

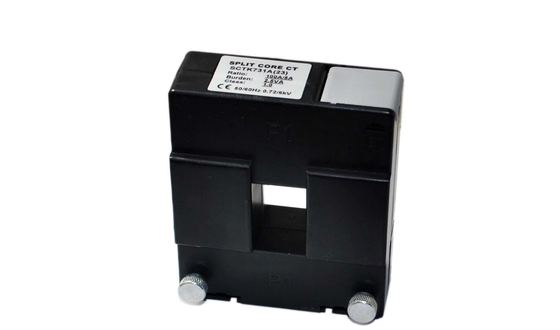

SCTK671シリーズ分割コア電流トランスは、新規または既存の配電ネットワークにおける電流測定および監視用に設計されています。測定範囲は5Aから3000Aで、出力は0-10V（AC）または0-5Aです。本製品は分割コア構造を採用しており、ケーブルやバスバーを切断または取り外すことなく迅速に取り付けることができます。これにより、設置コストと時間を大幅に削減できます。二次巻線には高精度並列抵抗器が内蔵されており、安全な低電圧出力を提供します。エポキシ封止により、優れた絶縁性能と耐振動性を確保しています。高透磁率材料により、広い測定範囲（定格入力の5％～130％）を実現しています。電気火災監視、漏電火災防止、電磁リレー保護、マイクロコンピュータ保護などの用途に広く使用されています。特徴
| 50-400Hz | 定格入力 |
|---|---|
| 5A-3000A | 測定範囲 |
| 5%In-130%In | 定格出力 |
| 0-10V(AC) または 0-5A | 比率 |
| ≤ ±0.2% | 位相角 |
| ≤ ±10分 | 絶縁耐圧 |
| 2.5KV/1mA/1分 | 絶縁抵抗 |
| DC500V/100MΩmin | 機械的パラメータ |
| PC /UL94-V0 | ボビン |
|---|---|
| PBT | コア |
| 電磁鋼板 | 内部構造 |
| エポキシ | 構造 |
| タイ | 動作温度 |
| −25℃～＋75℃ | 動作湿度 |
| ≤85% | 出力接続 |
| UL1015 22AWGワイヤー（ツイストペア線）2.5m | タイプ選択 |
| 定格入力（A） | 出力（mA/V） | 精度 | 寸法（mm） | Ø | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | Ø1 | Ø2 | SCTK671A-025 | ||||
| 5-400A |
(5,100,400A) 0-200mA |
0-10V 0.2,0.5,1.0 |
100 |
80 | 144 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 注：製品仕様はカスタマイズ可能です | 注：製品仕様はカスタマイズ可能です |
| 50-1000A |
(50,400,1000A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 108 | 107 | 26 | 91 | 100 | 174 | 24 | 13 | 5 | 注：製品仕様はカスタマイズ可能です | 注：製品仕様はカスタマイズ可能です |
| 100-1500A |
(100,1000,1500A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 128 | 127 | 26 | 91 | 120 | 27 | 27 | 17 | 5 | 注：製品仕様はカスタマイズ可能です | 注：製品仕様はカスタマイズ可能です |
| 500-2000A |
(500,1500,2000A) 0-500mA |
0-10V 0.2,0.5,1.0 |
100 | 144 | 28 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 注：製品仕様はカスタマイズ可能です | 注：製品仕様はカスタマイズ可能です |
| 800-3000A |
(800,2500,3000A) 0-600mA |
0-10V 0.2,0.5,1.0 |
100 | 174 | 30 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 注：製品仕様はカスタマイズ可能です | 注：製品仕様はカスタマイズ可能です |
よくある質問
A: 二次巻線には高精度並列抵抗器が内蔵されています。これにより、電流信号を直接安全な低電圧出力（0-10V）に変換し、外部サンプリング抵抗器が不要になります。これにより、設置が簡素化され、安全性が向上し、部品コストと設置スペースが節約されます。
Q: ±0.2%の比率誤差はどのようなアプリケーションに対応できますか？
A: ±0.2%の比率誤差は高精度クラスです。電気火災監視、リレー保護、マイクロコンピュータ保護、産業オートメーション制御など、高い測定精度が要求されるアプリケーションの要件を満たすことができます。
Q: エポキシポッティングの利点は何ですか？A: エポキシ樹脂ポッティングは、優れた絶縁性、防湿性、防塵性、防食性を提供し、製品の耐振動性も向上させます。完全に密閉された構造により、さまざまな過酷な環境下でトランスの長期的な安定動作が保証されます。Q: サンプルを申請するにはどうすればよいですか？リードタイムは？
A: ウェブサイトまたはメールでサンプル申請を提出できます。会社情報と希望モデルを提供してください。サンプルは無料であり、3～5営業日以内に発送されます。量産注文のリードタイムは通常2～8週間です。
