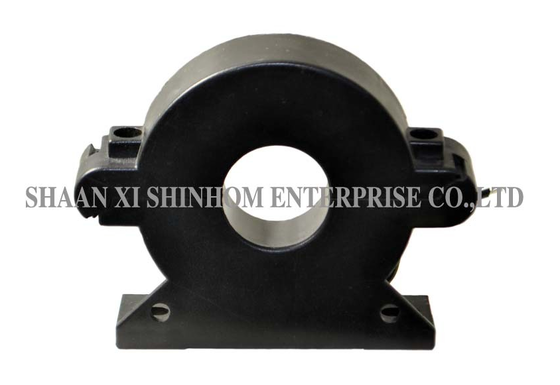

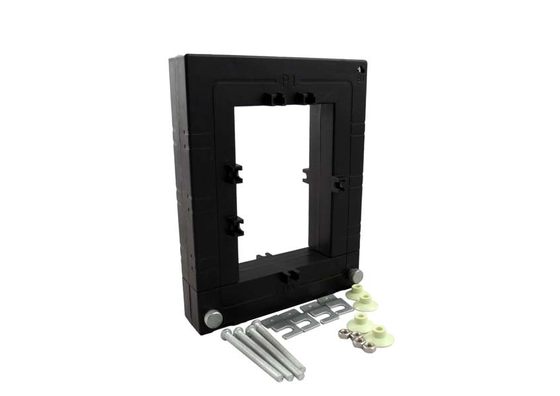

SCTK673シリーズ分割コア電流トランスは、新規または既存の配電ネットワークにおける電流測定および監視のために設計されています。測定範囲は5Aから1000Aで、出力は0-10V（AC）または0-5Aです。本製品は分割コア構造を採用しており、ケーブルやバスバーを切断または取り外すことなく迅速に取り付けることができます。これにより、設置コストと時間を大幅に削減できます。二次巻線には高精度並列抵抗器が内蔵されており、安全な低電圧出力を提供します。エポキシ封止により、優れた絶縁性能を保証します。二重ねじ固定設計と広い開口部は、大径ケーブルまたはバスバーに対応します。精度クラスはクラス0.2、クラス0.5、クラス1.0をカバーしており、精密計量から一般的な保護まで、さまざまな要件に対応します。電力監視、モーター電流および電力測定、照明、エアコンプレッサー、HVAC、自動制御システム、リレー保護装置などに広く使用されています。
特徴
用途
電力監視とエネルギー管理
モーター電流および電力測定
照明システム電力監視
エアコンプレッサー電流監視
HVACシステム
自動制御システム
リレー保護装置
配電線電流監視および保護
電気的パラメータ
| 周波数 | 50-400Hz |
| 定格入力 | 5A-1000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-10V（AC）または0-5A |
| 比率 | ≤ ±0.2% |
| 位相角 | ≤ ±10分 |
| 絶縁耐圧 | 2.5KV/1mA/1分 |
| 絶縁抵抗 | DC500V/100MΩ分 |
機械的パラメータ
| ケース | PC /UL94-V0 |
| ボビン | PBT |
| コア | 電磁鋼板 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 動作湿度 | ≤85% |
| 動作温度 | −25℃〜＋75℃ |
| 出力接続 | UL1015 22AWGワイヤー（ツイストワイヤー）2.5m |
タイプ選択
| P/N | 定格入力（A） | 出力（mA/V） | 精度 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A （5,100,250,400A） | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A （50,250,400,1000A） | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
注：製品仕様はカスタマイズ可能です
よくある質問
Q: 分割コア電流トランスの設置には、電源オフまたはケーブルの取り外しが必要ですか？
A: いいえ。SCTK673シリーズは、開閉可能なコアを備えた分割コアスナップオン構造を採用しています。ケーブルやバスバーを切断または取り外すことなく設置できます。特にレトロフィットプロジェクトや電源をオフにできないアプリケーションに適しており、設置コストと時間を大幅に削減します。Q: この製品で利用可能な精度クラスは何ですか？A: クラス0.2、クラス0.5、クラス1.0の3つの精度クラスが利用可能です。クラス0.2は精密エネルギー計量に適しています。クラス0.5は一般的な産業測定に適しています。クラス1.0は保護アプリケーションおよび従来の指示計器に適しています。アプリケーションの精度要件に基づいて選択してください。
Q: 内蔵高精度抵抗器の機能は何ですか？
A: 二次巻線には高精度並列抵抗器が内蔵されています。これにより、電流信号が直接安全な低電圧出力（0-10Vまたは0-5A）に変換され、外部サンプリング抵抗器が不要になります。これにより、設置が簡素化され、安全性が向上し、部品コストと設置スペースが節約されます。
Q: エポキシポッティングの利点は何ですか？
A: エポキシ樹脂ポッティングは、優れた絶縁性、防湿性、防塵性、耐食性を提供します。二重ねじ固定設計により、安全で信頼性の高い設置が保証されます。完全に密閉された構造により、さまざまな過酷な環境でトランスの長期的な安定した動作が保証されます。
