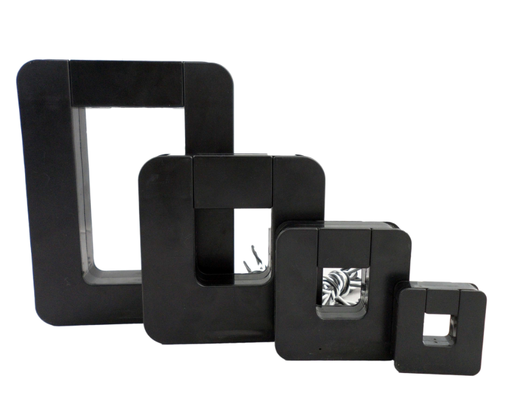

についてSCTK751シリーズのスプリットコア電流トランスフォーマー現在の測定アプリケーションに迅速かつ簡単にインストールするように設計されています.5Aから5000A,出力は0.333Vあるいは0〜500mA精度で±1.0%. 製品にはスプリットコア構造磁場誘導による非接触電流測定を実現する.試験中のケーブルを切り離さずに設置することができ,安装が安全で便利になります.電流の測定に使用されています.電源線や設備の監視と保護,モーター,照明,空気圧縮機,HVAC,自動制御システムの電流と電力の測定,エネルギーモニタリングとリレー保護装置.
| 頻度 | 50~60Hz |
| 定数入力 | 5A-5000A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ±1.0% |
| 段階角度 | ≤ ±90分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 22AWG ワイヤ (ツインステッドワイヤ) 2.0m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 寸法 (mm/インチ) | ||||
|---|---|---|---|---|---|---|---|---|
| A について | B について | C について | D | E について | ||||
| SCTK751A | 5-200A (5,10,30,50,75,100,125,150200) | 0〜13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751C | 50〜630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) |
| SCTK751D | 100〜2000A (100,250,400,630800A10002000年) | 0〜200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) |
| SCTK751E | 200~3000A (200,250,400,630,1500,25003000ドル) | 0〜300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) |
| SCTK751F | 400〜5000A (400,800,1000,1500,2000,30005000) | 0〜500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
注記: 製品仕様をカスタマイズできます.
Q: ±1.0%の精度はどの用途に対応できるのですか?
A: その±1.0%精度は,従来の産業用電源モニタリング,機器保護,エネルギー管理,自動化制御などのほとんどのアプリケーションに適しています.測定の精度を保証しながら 高コスト効率性を提供する.
Q: 50-60Hz の周波数帯はどんな用途に適していますか?
A: その50~60Hz周波数帯は主要なグローバル電力網規格 (50Hz in Europe, 60Hz in the US) をカバーし,様々な交流電源システムにおける電流測定とモニタリングに適しています.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社の情報とターゲットモデルを教えてください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
