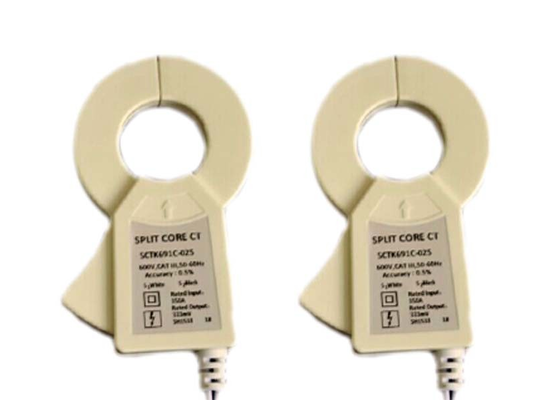

についてSCTK691Cシリーズスプリットコア電流変圧器は,電源配送システム,電源モニタリング,リレー保護アプリケーションのために設計されている. 定数入力量は0-1000Aであり,出力は0.333VACまたは0-5Aである.この製品は,既存のケーブルを切り離したり取り外したりすることなく,迅速な設置を可能にするスナップフィット・スプリット・コア構造を使用しています.完全に密封されたエポキシポット加工プロセスにより,絶好の保温性能と反干渉能力が保証されます.完全に閉ざされた構造は,良い機械的強度と環境への適応性を提供します精度クラスは0.2級から1級までです0, 精密計測から一般的保護までのさまざまな要件を満たしています. リレー保護装置,モーター電流モニタリング,照明システム,HVAC,電気メーター.
| 頻度 | 50-2,5KHz |
| 定数入力 | 0.5A~630A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0-5A |
| 割合 | ≤±0.2% |
| 段階角度 | ≤ ±10分 |
| 介電強度 | 5.0KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC/UL94-V0 |
| ボビン | PBT |
| 内部構造 | エポキシ |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナルまたはUL1015 22AWGワイヤ 1.5m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 尺寸 (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| A について | B について | C について | D | E について | ||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 |
| SCTK691C-016 | 1〜250A | 0.333V/0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 |
| SCTK691C-036 | 5〜630A | 0.333V/0-200mA/1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 |
注記: 製品仕様をカスタマイズできます.
Q: 0.333VAC出力と 0-5A出力の違いは何ですか? どうやって選ぶか?
A: 0.333VAC出力は低電圧信号で,電子エネルギーメーター,PLC,測定器に適しています. 0-5A出力は伝統的な電流信号で,機械メーターに適しています.リレー測定装置の入力インターフェースに基づいて選択してください.
Q: どの精度クラスが利用可能ですか? どのように選択しますか?
A: 3つの精度クラスがあります.0級.2クラス05クラス100.2級は精密エネルギー測定に適しています. 0.5級は一般工業測定に適しています.0 保護用および従来の表示装置に適しています.申請の正確性要件に基づいて選択してください.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
