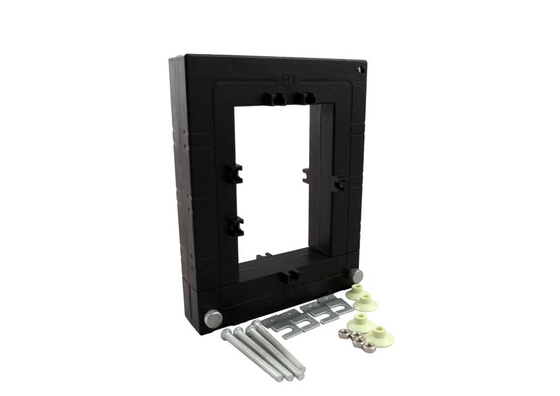

電力監視およびリレー保護用分割コア電流トランス SCTK732Bシリーズ

交渉
MOQ
交渉可能
価格
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
入力: 0.5A～6000A
出力: 0.333V(AC)または0-5A
頻度: 50～2.5KHz
正確さ: 0.2、0.5、1.0
出力関係: ターミナル
カスタマイズされた: はい
ハイライト:

分割コア電流トランス SCTK732B

,

電源モニタリング電流トランスフォーマー

,

リレー保護分割コアトランス
基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SCTK732Bシリーズ
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週間
支払条件: T/T
供給の能力: 10000/月
製品の説明

についてSCTK732Bシリーズスプリットコア電流トランスフォーマーは,新しい電源配送ネットワークや既存の電源配送ネットワークにおける電流測定と監視のために設計されている.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコア構造を使用しています.副巻きはコア周りを均等に分布し,低漏れ流量と安定した性能を提供します.炎阻害性のあるABSプラスチックコーティングは,良い隔熱保護を提供します.. 内蔵精密平行電阻は,外部サンプリング電阻を必要とせず,安全な低電圧出力を提供します.電流測定,モニタリング,電流測定,電流測定,電流測定などに広く使用されています.電力線や設備の保護モーター,照明,空気圧縮機,HVAC,自動制御システム,エネルギーモニタリング装置の電流と電力を測定する.

特徴:
  1. 試験範囲: 0.5A~6000A AC 入力,出力 0.333VAC または 0-5A
  2. 試験精度クラス: 020.51.0
  3. トランスフォーマーの中核の周りを均等に分布した電流二次巻き込み,トランスフォーマー隔熱のためにABS耐火プラスチック殻の使用
  4. バスが周りに着るための窓の真ん中.
  5. 磁気流出漏れが小さい 安定した性能,軽量,便利な設置など
応用:
  1. 電気配線や設備の電流測定,監視,保護
  2. 電動モーター,照明,空気圧縮機,暖房のための電流と電力の測定
  3. エンティレーションシステム,エアコンと自動化 制御システム
  4. 電流,電源,エネルギーモニタリング装置
電気パラメータ
定数入力 0.5A~6000A
測定範囲 10%から30%まで
定数出力 0.333V (AC) または0-5A
割合 ≤±0.2%
段階角度 ≤ ±10分
介電強度 5.0KV/1mA/1分
断熱抵抗 DC500V/100MΩ分
メカニカルパラメータ
ケース PC+ABS/UL94-V0
ボビン PC+ABS
コア シリコン
内部構造 エポキシ
建設 引き分け
動作温度 -25°C+75°C
動作湿度 ≤85%
タイプ選択
P/N インプット (A) 出力 (A/V) 精度 尺寸 (mm)




A1 B1 A について B について C について D E について F について G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 について 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 試行錯誤した 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 について 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 試行錯誤した 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 について 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

電力監視およびリレー保護用分割コア電流トランス SCTK732Bシリーズ

注記: 製品仕様をカスタマイズできます.

よくある質問
Q: この製品にはどの精度クラスがありますか?

A: 3つの精度クラスがあります.0級.2クラス05クラス100.2級は精密エネルギー測定に適しています. 0.5級は一般工業測定に適しています.0 保護用および従来の表示装置に適しています..

Q: 均等に分散した二次巻きの利点は?

A: 副巻きはコア周りを均等に分布し,均等な磁気流の分布,低漏れ流,高測定精度を確保します安定した信頼性の高いパフォーマンス.

Q: サンプルを申請するには? リードタイムは何ですか?

A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
