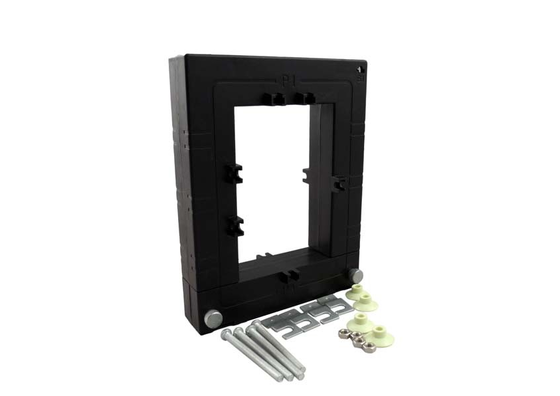

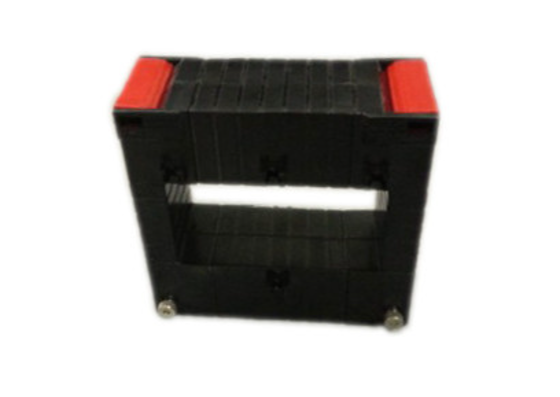

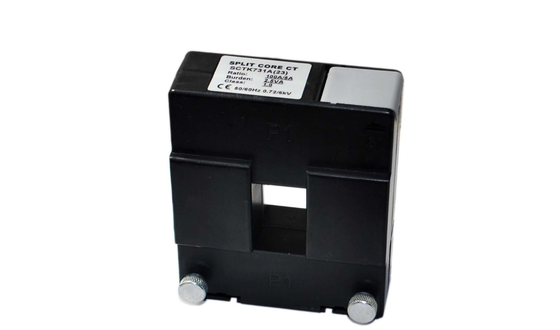

についてSCTK731シリーズスプリットコア電流トランスフォーマーは,新しい電源配送ネットワークや既存の電源配送ネットワークにおける電流測定と監視のために設計されている.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコアセルフロック構造を使用しています.. 幅広く窓のデザインは,大直径のケーブルやバスバーを収容する.外部のサンプリングレジスタが不要で安全な低電圧出力を供給する電力線や設備の電流測定,モニタリング,保護のために広く使用されています.モーターの電流と電力の測定照明,空気圧縮機,HVAC,自動化制御システム,エネルギーモニタリングとリレー保護装置
| 頻度 | 50〜400Hz |
| 定数入力 | 5A-5000A |
| 測定範囲 | 5%から30%まで |
| 定数出力 | 0-5A |
| 割合 | ≤ ± 0.5% |
| 段階角度 | ≤ ±30分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
| ボビン | PC |
| コア | シリコン鋼 |
| 内部構造 | エポキシ |
| 建設 | スクロール |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナル |
| P/N | 指定入力 (A) | 出力 (A) | 精度 | 尺寸 (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A について | B について | C について | D | E について | F について | G | H | 私は | |||||
| SCTK731A (23) | 100~400A | 1A/5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B ((58) | 250〜1000A | 1A/5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C ((88) | 250〜1000A | 1A/5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D ((812) | 500〜1500A | 1A/5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E ((814) | 600〜5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F ((816)) | 800〜5000A | 1A/5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G ((36) | 100~3000A | 1A/5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H ((513) | 100-4000A | 1A/5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
注記: 製品仕様をカスタマイズできます.
Q: 自閉式構造の利点は?
A: 自動ロック構造により,トランスフォーマーが安装後もケーブルやバスバーにしっかりと固定され,振動や外力により緩んだり,移動したりしません.安全かつ信頼性の高い設置を保証する操作は簡単で,設置や取り除くには特別なツールは必要ありません.
Q: 内蔵された精密抵抗器の機能は?
A: 副巻きには,内蔵された精密パラレルレジスタがあります.それは,現在の信号を直接安全な低電圧出力に変換し,外部サンプリングレジスタの必要性をなくします.設置を簡素化します部品のコストと設置スペースを節約します.
Q: 5-5000A の測定範囲はどんな用途に対応できるのですか?
A: 5-5000A の広い測定範囲は,モーターの電流モニタリングを含む,小型から中小の電流装置から大型産業用電流配送システムまで,様々なアプリケーションをカバーします.照明空気圧縮機, HVAC,そして主要配送ライン.
