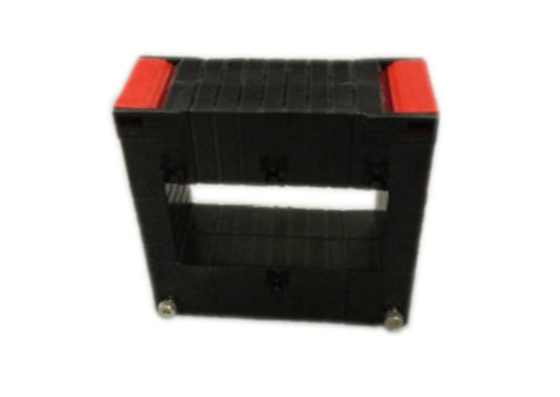

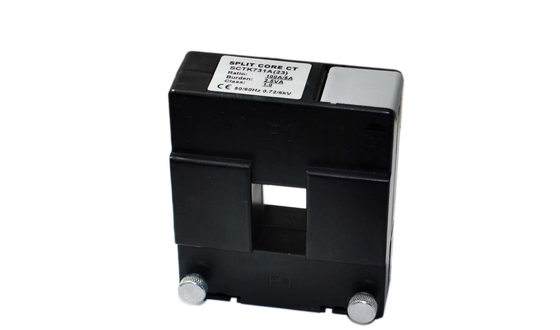

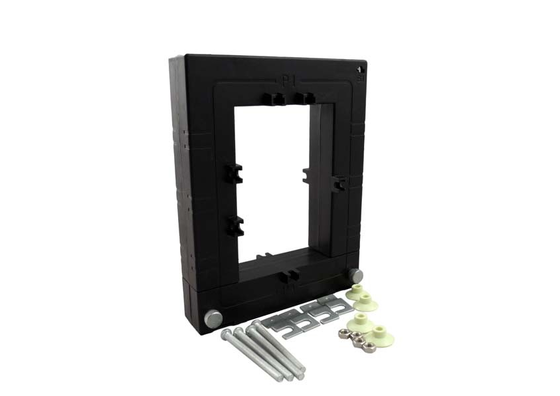

についてSCTK731Yシリーズのスプリットコア電流トランスフォーマー新設または既存の電力配送ネットワークにおける電流測定と監視のために設計されています.スナップフィット・スプリット・コア構造ケーブルやバスバーを切り離したり取り外したりすることなく,迅速に設置できます.広い窓のデザイン大直径のケーブルやバスバーを収納できる.副巻きは,内蔵されている精密パラレル抵抗外部のサンプリングレジスタが不要で安全な低電圧出力を供給する.コンパクトなサイズと安装が簡単で,さまざまな既存の安装条件に適応するために複数のサイズが利用できます.電源線や設備の電流測定,モニタリング,保護,モーター,照明,空気圧縮機,HVAC,自動化制御システムエネルギーモニタリングとリレー保護装置
特徴:
応用:
電気パラメータ
| 定数入力 | 0.5A~6000A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0-5A |
| 割合 | ≤±0.1% |
| 段階角度 | ≤ ±5分 |
| 断熱抵抗 | DC500V/100MΩ分 |
メカニカルパラメータ
| ケース | PC/UL94-V0 |
| ボビン | PC |
| コア | シリコン |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | ターミナルまたはUL1015 22AWGワイヤ 1.5m |
タイプ選択
|
P/N |
定数入力 (A) |
生産量 (A) |
精度 | 尺寸 (mm) | |||||||||
| A について | B について | C について | D | E について | F について | G | H | 私は | |||||
|
SCTK731Y(33) |
100~400A |
1A/5A |
0.2,0.5,1.0 |
32 |
32 |
43 |
96 |
96 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(34) |
100~600A |
1A/5A |
0.2,0.5,1.0 |
32 |
42 |
43 |
96 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((35) |
100〜1000A |
1A/5A |
0.2,0.5,1.0 |
32 |
52 |
43 |
96 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(36) |
100~1200A |
1A/5A |
0.2,0.5,1.0 |
32 |
62 |
43 |
96 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(38) |
200〜1500A |
1A/5A |
0.2,0.5,1.0 |
32 |
82 |
43 |
96 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(310) |
250〜2000A |
1A/5A |
0.2,0.5,1.0 |
32 |
102 |
43 |
96 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(312) |
500〜2500A |
1A/5A |
0.2,0.5,1.0 |
32 |
122 |
43 |
96 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(313) |
500~3000A |
1A/5A |
0.2,0.5,1.0 |
32 |
132 |
43 |
96 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(44) |
100~600A |
1A/5A |
0.2,0.5,1.0 |
42 |
42 |
53 |
106 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((45) |
100〜1000A |
1A/5A |
0.2,0.5,1.0 |
42 |
52 |
53 |
106 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(46) |
100~1200A |
1A/5A |
0.2,0.5,1.0 |
42 |
62 |
53 |
106 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(48) |
200〜1500A |
1A/5A |
0.2,0.5,1.0 |
42 |
82 |
53 |
106 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(410) |
250〜2000A |
1A/5A |
0.2,0.5,1.0 |
42 |
102 |
53 |
106 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(412) |
500〜2500A |
1A/5A |
0.2,0.5,1.0 |
42 |
122 |
53 |
106 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(413) |
500~3000A |
1A/5A |
0.2,0.5,1.0 |
42 |
132 |
53 |
106 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((55) |
100〜1000A |
1A/5A |
0.2,0.5,1.0 |
52 |
52 |
63 |
116 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((56) |
100~1200A |
1A/5A |
0.2,0.5,1.0 |
52 |
62 |
63 |
116 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((58) |
200〜1500A |
1A/5A |
0.2,0.5,1.0 |
52 |
82 |
63 |
116 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((510) |
250〜2000A |
1A/5A |
0.2,0.5,1.0 |
52 |
102 |
63 |
116 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((512) |
500〜2500A |
1A/5A |
0.2,0.5,1.0 |
52 |
122 |
63 |
116 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((513) |
500~3000A |
1A/5A |
0.2,0.5,1.0 |
52 |
132 |
63 |
116 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((516) |
1000〜5000A |
1A/5A |
0.2,0.5,1.0 |
52 |
162 |
63 |
116 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((66号) |
100~1200A |
1A/5A |
0.2,0.5,1.0 |
62 |
62 |
73 |
126 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(68) |
200〜1500A |
1A/5A |
0.2,0.5,1.0 |
62 |
82 |
73 |
126 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(610) |
250〜2000A |
1A/5A |
0.2,0.5,1.0 |
62 |
102 |
73 |
126 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(612) |
500〜2500A |
1A/5A |
0.2,0.5,1.0 |
62 |
122 |
73 |
126 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(613) |
500~3000A |
1A/5A |
0.2,0.5,1.0 |
62 |
132 |
73 |
126 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(616) |
1000〜5000A |
1A/5A |
0.2,0.5,1.0 |
62 |
162 |
73 |
126 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((88) |
200〜1500A |
1A/5A |
0.2,0.5,1.0 |
82 |
82 |
93 |
146 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(810) |
250〜2000A |
1A/5A |
0.2,0.5,1.0 |
82 |
102 |
93 |
146 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(812) |
500〜2500A |
1A/5A |
0.2,0.5,1.0 |
82 |
122 |
93 |
146 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(813) |
500~3000A |
1A/5A |
0.2,0.5,1.0 |
82 |
132 |
93 |
146 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(814) |
800〜4000A |
1A/5A |
0.2,0.5,1.0 |
82 |
142 |
93 |
146 |
206 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(816) |
1000〜5000A |
1A/5A |
0.2,0.5,1.0 |
82 |
162 |
93 |
146 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1010) |
250〜4000A |
1A/5A |
0.2,0.5,1.0 |
102 |
102 |
113 |
166 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((1111) |
250〜4000A |
1A/5A |
0.2,0.5,1.0 |
112 |
112 |
123 |
176 |
176 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((1212) |
500〜4000A |
1A/5A |
0.2,0.5,1.0 |
122 |
122 |
133 |
186 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1313) |
500〜5000A |
1A/5A |
0.2,0.5,1.0 |
132 |
132 |
143 |
196 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((1515) |
600〜5000A |
1A/5A |
0.2,0.5,1.0 |
152 |
152 |
163 |
216 |
216 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1616) |
800〜5000A |
1A/5A |
0.2,0.5,1.0 |
162 |
162 |
173 |
226 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((1818) |
1000〜5000A |
1A/5A |
0.2,0.5,1.0 |
182 |
182 |
193 |
246 |
246 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (2020年) |
1000~6000A |
1A/5A |
0.2,0.5,1.0 |
202 |
202 |
213 |
266 |
266 |
32 |
32 |
32 |
50 |
|
注記: 製品仕様をカスタマイズできます.
よくある質問
Q: 0.333V と 0-5A の出力をどうやって選べますか?
A: その通り 0.333V出力は低電圧信号で,電子エネルギーメーター,PLC,入力電圧測定器に適しています.0-5A出力は伝統的な電流信号で,機械メーター,リレー,および保護装置に適しています. 測定機器の入力インターフェースに基づいて選択してください.
Q: 内蔵された精密抵抗器の機能は?
A: その通り二次巻きは,内蔵された精密パラレル電阻を搭載しており,電流信号を直接安全な低電圧出力に変換し,外部サンプリング電阻の必要性をなくします.設置を簡素化します部品のコストと設置スペースを節約します.
Q: 0.5~6000A の測定範囲はどんな用途に対応できるのですか?
A: その通り超広い 0.5~6000A 測定範囲は,微小電流の精密モニタリングから,精細なエネルギー計測に適した大型産業用電源配送システムまで,様々なアプリケーションをカバーします.モーター保護主流配送ラインの監視など多くのシナリオです.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
