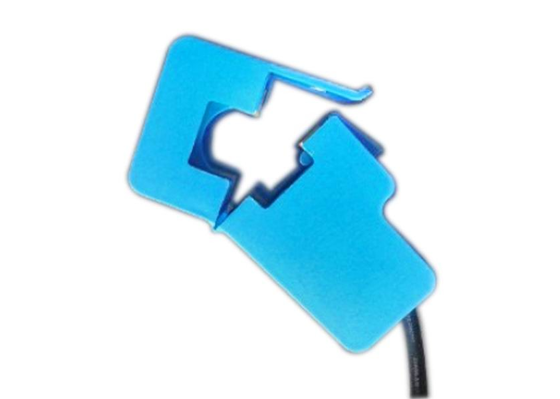

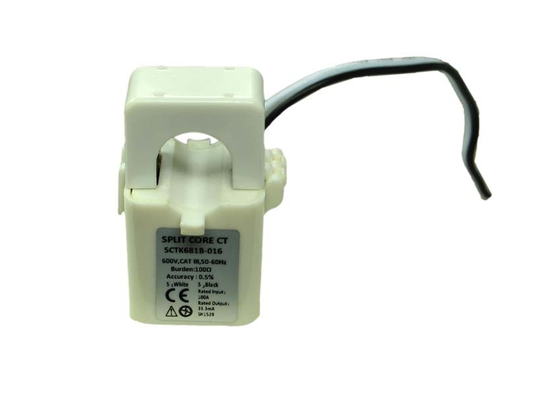

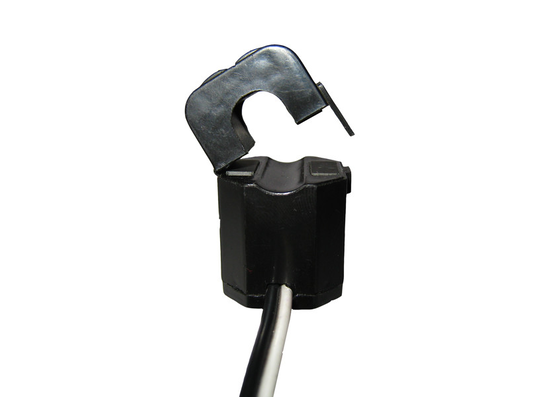

についてSCTK681Bシリーズスプリットコア電流トランスフォーマーは,迅速かつ簡単に設置できるように設計されています.スプリットコア設計は,主導線をオフラインに切り離す必要なく,磁場誘導による非接触電流測定を可能にします.この方法により,より安全で簡単で携帯可能な電流測定が可能になります.中央回転の横断の内部精密負荷抵抗は,安全な低電圧出力を提供し,二次回転の安全な開口を可能にします.
特徴:
応用:
メカニカルパラメータ
| ケース | PA /UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 20AWG ワイヤ (ツインステッドワイヤ) 2.5m |
電気パラメータ
| 頻度 | 50Hz-2KHz |
| 定数入力 | 5A-630A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ≤±1.0% |
| 段階角度 | ≤ ±60分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
タイプ選択
| P/N | 定数入力 (A) |
出力 (mA/V) | 精度 | 尺寸 (mm) | |||
|---|---|---|---|---|---|---|---|
| Ø0 | A について | B について | C について | ||||
| SCTK681B-010 |
5~75A (5,10,20,5075 歳) |
0〜50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 |
| SCTK681B-016 |
5-150A (5,10,50,100150) |
0〜100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 |
| SCTK681B-024 |
10-250A 10歳50,100,200250) |
0〜200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 |
| SCTK681B-035 |
10〜630A 20歳100,250,400600) |
0〜500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 |
注記:製品仕様をカスタマイズできます
よくある質問
Q: 0.333V と 0-500mA の出力をどうやって選べますか?
A: 0.333V出力は低電圧信号で,電子エネルギーメーター,PLC,電圧入力測定器に適しています. 0-500mA出力は電流信号です.制御システムと電流信号を必要とする従来の測定装置に適しています測定装置の入力インターフェースに基づいて選択してください.
Q: 内蔵された精密抵抗器の機能は?
A: 二次巻きは,内蔵された精密平行抵抗を持っています.それは安全な低電圧出力 (0.333V) または標準電流信号 (0-500mA) に直接電流信号を変換します.外部のサンプリングレジスタの必要性をなくすまた,二次側での安全なオープン回路操作を可能にし,運用安全性を向上させます.
Q: この製品の精度と核損失はどうですか?
A: この製品は,低核損失で高精度開けられるコア設計を使用し,測定範囲全体で高精度な電流測定を保証します.様々な産業用および電力モニタリングアプリケーション要件を満たす.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社情報とターゲットモデルを提供してください. サンプルは無料で,3-5 営業日以内に出荷されます.大量注文の配達時間は通常2〜8週間です.
