商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 0.5-6000A | 出力: | 0.333VACか0-5A |
|---|---|---|---|
| 精度: | 0.2の、0.5の、1.0 | 動作周波数: | 50Hzへの2.5KHz |
| 絶縁耐力: | 5.0KV/1mA/1min | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアのタイプ変流器,スプリット・コアの流れセンサー |
||

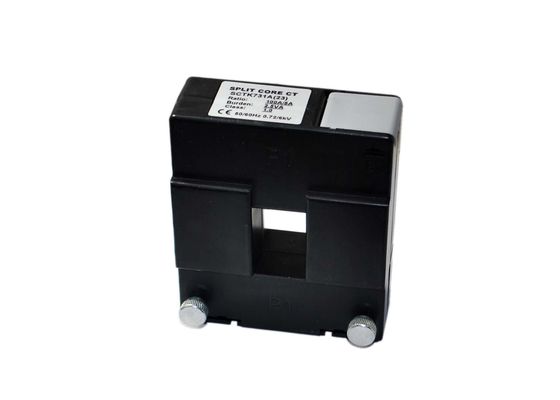

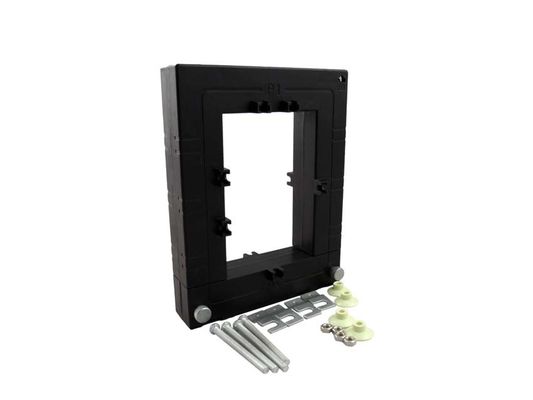

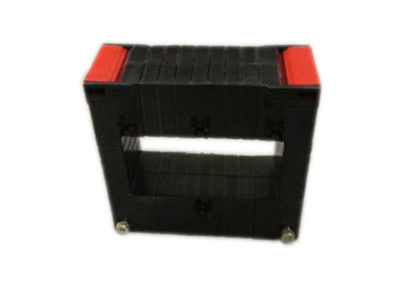

SCTK731Yシリーズは低電圧の磁気スプリット・コアCTの変流器を供給し、完了/開始特徴を止めます
SCTK731Yシリーズ改装（割れ目中心）の変流器は特に新しいですか既に既存の網の仕事の取付けを促進するように設計されていました。それらはケーブルまたは母線回路を開けないで取付けられているかもしれません。CTの二次巻上げを渡る内部精密抵抗器は低く安全な電圧出力を提供します。
特徴:
適用:
電気変数
| 評価される入力 | 0.5A-6000A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-5A |
| 比率 | ≤± 0.1% |
| 位相角 | ≤ ±5min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC/UL94-V0 |
| ボビン | PC |
| 中心 | ケイ素 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナルかUL1015 22AWGワイヤー1.5m |
選択をタイプして下さい
|
P/N |
評価される入力 （a） |
出力 （a） |
正確さ | 次元（mm） | |||||||||
| A | B | C | D | E | F | G | H | I | |||||
|
SCTK731Y （33） |
100-400A |
1A/5A |
0.2、0.5、1.0 |
32 |
32 |
43 |
96 |
96 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （34） |
100-600A |
1A/5A |
0.2、0.5、1.0 |
32 |
42 |
43 |
96 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （35） |
100-1000A |
1A/5A |
0.2、0.5、1.0 |
32 |
52 |
43 |
96 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （36） |
100-1200A |
1A/5A |
0.2、0.5、1.0 |
32 |
62 |
43 |
96 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （38） |
200-1500A |
1A/5A |
0.2、0.5、1.0 |
32 |
82 |
43 |
96 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （310） |
250-2000A |
1A/5A |
0.2、0.5、1.0 |
32 |
102 |
43 |
96 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （312） |
500-2500A |
1A/5A |
0.2、0.5、1.0 |
32 |
122 |
43 |
96 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （313） |
500-3000A |
1A/5A |
0.2、0.5、1.0 |
32 |
132 |
43 |
96 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （44） |
100-600A |
1A/5A |
0.2、0.5、1.0 |
42 |
42 |
53 |
106 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （45） |
100-1000A |
1A/5A |
0.2、0.5、1.0 |
42 |
52 |
53 |
106 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （46） |
100-1200A |
1A/5A |
0.2、0.5、1.0 |
42 |
62 |
53 |
106 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （48） |
200-1500A |
1A/5A |
0.2、0.5、1.0 |
42 |
82 |
53 |
106 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （410） |
250-2000A |
1A/5A |
0.2、0.5、1.0 |
42 |
102 |
53 |
106 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （412） |
500-2500A |
1A/5A |
0.2、0.5、1.0 |
42 |
122 |
53 |
106 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （413） |
500-3000A |
1A/5A |
0.2、0.5、1.0 |
42 |
132 |
53 |
106 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （55） |
100-1000A |
1A/5A |
0.2、0.5、1.0 |
52 |
52 |
63 |
116 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （56） |
100-1200A |
1A/5A |
0.2、0.5、1.0 |
52 |
62 |
63 |
116 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （58） |
200-1500A |
1A/5A |
0.2、0.5、1.0 |
52 |
82 |
63 |
116 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （510） |
250-2000A |
1A/5A |
0.2、0.5、1.0 |
52 |
102 |
63 |
116 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （512） |
500-2500A |
1A/5A |
0.2、0.5、1.0 |
52 |
122 |
63 |
116 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （513） |
500-3000A |
1A/5A |
0.2、0.5、1.0 |
52 |
132 |
63 |
116 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （516） |
1000-5000A |
1A/5A |
0.2、0.5、1.0 |
52 |
162 |
63 |
116 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （66） |
100-1200A |
1A/5A |
0.2、0.5、1.0 |
62 |
62 |
73 |
126 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （68） |
200-1500A |
1A/5A |
0.2、0.5、1.0 |
62 |
82 |
73 |
126 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （610） |
250-2000A |
1A/5A |
0.2、0.5、1.0 |
62 |
102 |
73 |
126 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （612） |
500-2500A |
1A/5A |
0.2、0.5、1.0 |
62 |
122 |
73 |
126 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （613） |
500-3000A |
1A/5A |
0.2、0.5、1.0 |
62 |
132 |
73 |
126 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （616） |
1000-5000A |
1A/5A |
0.2、0.5、1.0 |
62 |
162 |
73 |
126 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （88） |
200-1500A |
1A/5A |
0.2、0.5、1.0 |
82 |
82 |
93 |
146 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （810） |
250-2000A |
1A/5A |
0.2、0.5、1.0 |
82 |
102 |
93 |
146 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （812） |
500-2500A |
1A/5A |
0.2、0.5、1.0 |
82 |
122 |
93 |
146 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （813） |
500-3000A |
1A/5A |
0.2、0.5、1.0 |
82 |
132 |
93 |
146 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （814） |
800-4000A |
1A/5A |
0.2、0.5、1.0 |
82 |
142 |
93 |
146 |
206 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （816） |
1000-5000A |
1A/5A |
0.2、0.5、1.0 |
82 |
162 |
93 |
146 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1010） |
250-4000A |
1A/5A |
0.2、0.5、1.0 |
102 |
102 |
113 |
166 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1111） |
250-4000A |
1A/5A |
0.2、0.5、1.0 |
112 |
112 |
123 |
176 |
176 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1212） |
500-4000A |
1A/5A |
0.2、0.5、1.0 |
122 |
122 |
133 |
186 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1313） |
500-5000A |
1A/5A |
0.2、0.5、1.0 |
132 |
132 |
143 |
196 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1515） |
600-5000A |
1A/5A |
0.2、0.5、1.0 |
152 |
152 |
163 |
216 |
216 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1616） |
800-5000A |
1A/5A |
0.2、0.5、1.0 |
162 |
162 |
173 |
226 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （1818） |
1000-5000A |
1A/5A |
0.2、0.5、1.0 |
182 |
182 |
193 |
246 |
246 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y （2020年） |
1000-6000A |
1A/5A |
0.2、0.5、1.0 |
202 |
202 |
213 |
266 |
266 |
32 |
32 |
32 |
50 |
|
注:製品仕様書はカスタマイズすることができます
