このシリーズはRFチップ抵抗器高周波電源回路用に設計されています.AlN (アルミナイトリド) またはAl2O3 (アルミ酸化物) の基板材料を使用します.優れた熱消耗と熱安定性標準インピーダンスは50Ωである.電源範囲は2Wから800Wまでである.周波数範囲はDCから18GHzである.チップ,リード,フレンズマウントスタイルを含む複数のパッケージタイプが利用可能である.これらの様々なRF回路のレイアウト要件に適応通信ベースステーション,テストおよび測定機器,電源増幅器,隔離器に広く使用されています.
| シリーズ | パッケージの種類 | パワーの範囲 (W) | 阻力 (Ω) |
|---|---|---|---|
| CTシリーズ | フレンズマウント | 2-800 | 50 |
| CRシリーズ | チップ (SMD) | 0.2-150 | 5-3000 |
| Tシリーズ | 鉛 | 20〜300 | 50 |
| Rシリーズ | 鉛 | 20から250 | 5-3000 |
| シリーズ | 鉛 | 100から250 | 50 |
| TXシリーズ | フレンズマウント | 2-800 | 50 |
| RXシリーズ | フレンズマウント | 20から250 | 5-3000 |
| AXシリーズ | フレンズマウント | 100から250 | 50 |
| QBシリーズ | フレンズマウント | - | - |
Q: Al2O3 に比べて AlN 基質の利点は何ですか?
A: AlN (アルミナイトリド) は,高電源RFアプリケーションでよりよい熱分散を提供して,より高い熱伝導性 (約170W/mK) を提供します.Al2O3 (アルミ酸化物) はコストが低く,中小電力用途に適しています両方とも良い保温と熱安定性を持っています. 選択は電力レベルとコスト予算に依存します.
Q:VSWRは RFシステムにどのような影響を与えるのですか?
A: VSWR が 1 に近いほど:1このシリーズでは,VSWRは1以下まで低くなっています.20:1, 幅広く周波数帯に優れたインピーダンスのマッチングを保証し,信号反射と電源損失を削減する.
Q: 切断用の電源をどのように選択しますか?
A: 長期にわたる信頼性の高い動作を保証するために,端末の電源は実際のRF電源の1.5〜2倍である必要があります.周囲の温度と熱消耗条件も考慮すべきです70°C以上で動作する場合は,電源減算曲線に応じて減算が必要である.このシリーズは,さまざまな電源要件を満たすために2Wから800Wをカバーする.
Q: このシリーズではどのパッケージタイプがサポートされていますか?

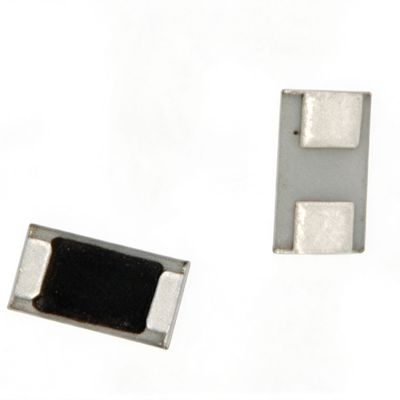

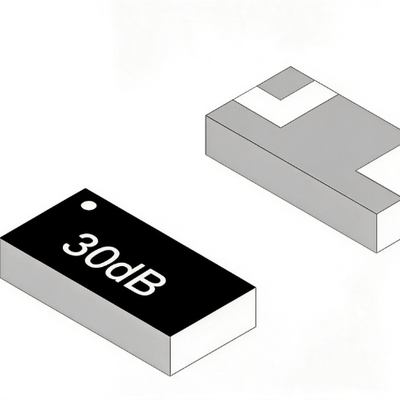

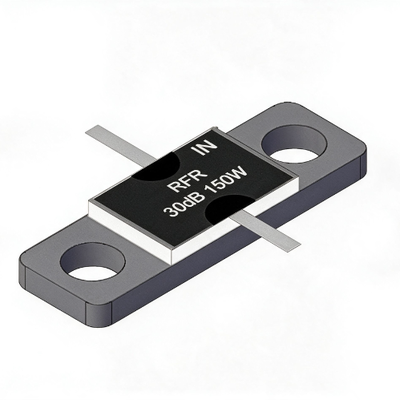

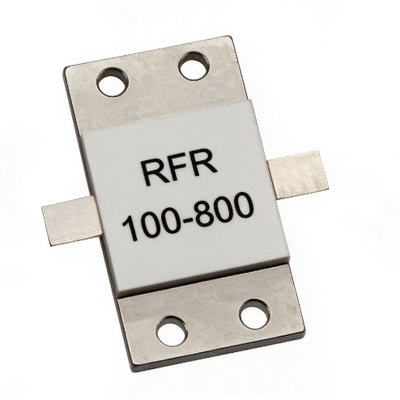

A: 3つのパッケージタイプがサポートされています:チップ (SMD),リード,フラングマウント.チップタイプは自動化されたSMT生産ラインに適しています.リードタイプは手動溶接とプロトタイプに適しています.フレンズマウントは,最高の熱消耗を提供し,高電力アプリケーションに適しています.
