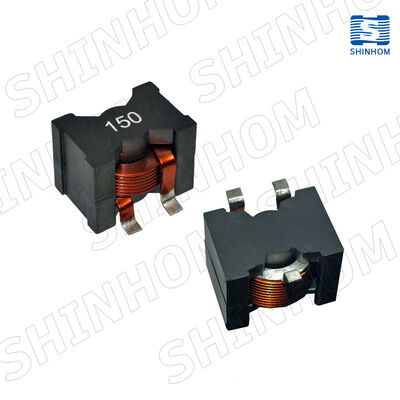

についてSPQ2618Bシリーズ高電流電源インダクターが採用される平面ワイヤの巻き込み技術そして磁気遮蔽構造高効率の直流-直流変換機用に特別に設計されています
この電源誘導器は超低DC抵抗そして高電流持ち能力磁気遮蔽設計により電磁放射線の騒音が効果的に抑制されます.騒音に敏感な環境に適している.
誘導範囲は1.0 μH から 10.0 μH, 動作温度範囲で-40°Cから+125°C設計されたAEC-Q200 自動車級の可能性自動車用電子機器,産業用制御システム,高電流と高効率が必要とする高性能コンピューティング電源.
高電流能力 125A (10%減少) まで
超低DCR 低さ 0.48mΩ
磁気遮蔽低放射線騒音
平面ワイヤ技術高流密度,優れた熱性能
誘導範囲1.0μHから10.0μH
動作温度 -40°Cから+125°C
SRF35MHz以上まで
| パラメータ | 仕様 |
|---|---|
| 誘導範囲 | 1.0μHから10.0μH (500kHz/0.1Vで±10%の許容量) |
| DC抵抗 (DCR最大) | 0.48mΩから0.97mΩ |
| 飽和電流 (Isat typ.) | 最大125A (10%減少の場合) |
| 温度上昇電流 (IRMS型) | 24Aから86A (40°C上昇) |
| SRF (自己共鳴周波数) | 1MHzから35MHz以上 |
Q:SPQ2618Bシリーズインダクタの主な利点は何ですか?
A: その通りSPQ2618Bシリーズは,フラットワイヤローリング技術と磁気シールド構造を使用します.超低DCR (0.48 mΩ)そして飽和電流 125 A まで, 伝導損失を削減し,同時に放射されたノイズを効果的に抑制します.高電源密度のDC-DC変換機に最適です.
Q: このインダクターは高周波の用途に適していますか?
A: その通りSPQ2618Bシリーズは,自響周波数 (SRF) を最大で35 MHz以上中高周波のDC-DC変換機に適しています.500kHzから2MHz.
