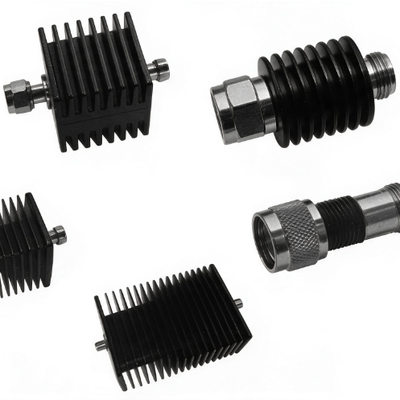

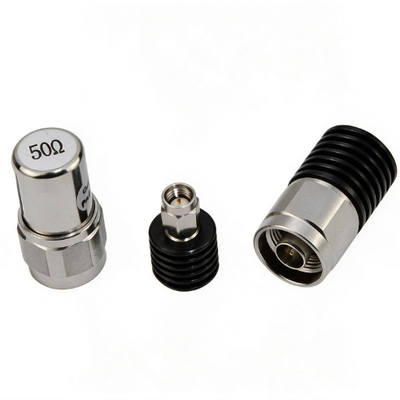

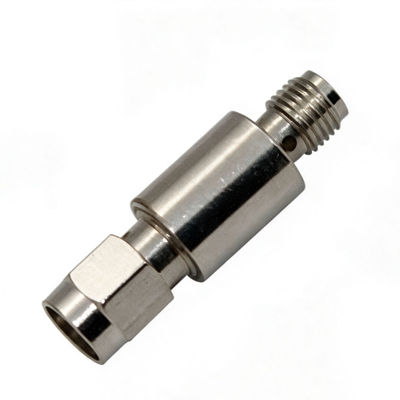

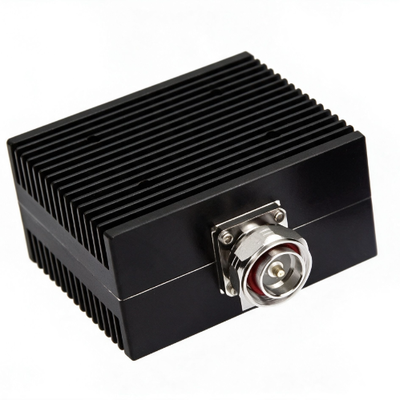

このシリーズの同軸固定減衰器終端は RF/マイクロ波システム用に設計されています。カバーする周波数範囲 DC～67GHz。パワーレンジカバー2W～1000W。標準インピーダンスは50Ω。この製品には、次のような複数のコネクタ タイプが用意されています。1.85mm、2.4mm、2.92mm、3.5mm、SMA、SSMP、N、TNC、 そして7/16 (DIN)。さまざまな試験・計測機器や通信システムに適応します。の低VSWR設計優れたインピーダンスマッチングを保証し、信号反射と電力損失を低減します。それらは広く使用されていますテストと測定、通信基地局、パワーアンプ、 そしてマルチチャンネルエージングテストシステム。
周波数範囲 – DC ～ 67GHz
電力範囲 – 2W ～ 1000W
標準インピーダンス – 50Ω
低い VSWR – 優れたインピーダンスマッチング
複数のコネクタタイプ – 利用可能
高精度の減衰値
動作温度 – -55°C ～ +125°C
RoHS準拠 – 環境基準を満たしています
| シリーズ | コネクタの種類 | 周波数範囲 | 出力範囲 (W) | インピーダンス (Ω) | VSWR (最大) |
|---|---|---|---|---|---|
| 18シリーズ - 1.85mm | 1.85mm | DC-67GHz | 2-10 | 50 | 1.25～1.50 |
| 18シリーズ - 2.4mm | 2.4mm | DC-50GHz | 2-20 | 50 | 1.25～1.50 |
| 18 シリーズ - 2.92mm | 2.92mm | DC-42GHz | 1-50 | 50 | 1.20～1.42 |
| 18 シリーズ - SMA/3.5mm | SMA / 3.5mm | DC-26.5GHz | 1-100 | 50 | 1.20～1.40 |
| 18シリーズ - N | N | DC-18GHz | 2-300 | 50 | 1.20～1.45 |
| 18 シリーズ - TNC/7/16 | TNC / 7/16 | DC-6GHz | 25-1000 | 50 | 1.25～1.40 |
RF テストおよび測定システム
通信基地局の電力整合
パワーアンプ出力段
衛星通信端末
マルチチャンネルエージングテストサブシステム
アンテナダミーロード
マイクロ波デバイスの適合ポート
Q: 固定減衰器と終端の違いは何ですか?
A: 固定減衰器は、正確な比率 (例: 3dB、6dB、10dB、20dB、30dB、40dB、50dB、60dB など) で信号パワーを低減するために使用されます。これらは通常、電力調整と信号レベルのマッチングに使用されます。終端は主に信号エネルギーを吸収し、インピーダンスを整合して信号の反射を防ぐために使用されます。これらは、アンテナのダミー負荷またはマルチポート デバイスのマッチング ポートとしてよく使用されます。
Q: 適切なコネクタのタイプを選択するにはどうすればよいですか?
A: コネクタの選択は、主に動作周波数、電力、システムの互換性によって決まります。1.85mm最大67GHzをサポートします。2.4mm最大50GHzまでサポートします。2.92mm最大42GHzまでサポートします。3.5mm最大26.5GHzをサポートします。SMA/N/TNC最大18GHzをサポートします。周波数が高くなると、より小さなコネクタ サイズが必要になります。選択するときは、コネクタのタイプが機器のポートと一致していることを確認してください。
Q: VSWR はシステムにどのような影響を与えますか?
A: VSWR が次の値に近づくほど、1:1、インピーダンスマッチングが良くなり、信号反射が少なくなり、電力伝送効率が高くなります。 VSWR が高いと信号反射が発生し、電力損失が増加し、さらにはパワー アンプのコンポーネントに損傷を与える可能性があります。このシリーズは、最低の VSWR を実現します。1.20:1、優れたインピーダンス整合性能を保証します。
Q: ピーク電力と平均電力の違いは何ですか?
答え:平均電力連続波 (CW) 条件下での長期電力処理能力を指します。ピーク電力パルス条件下で扱える瞬時電力を指します。ピーク電力は通常、平均電力よりもはるかに高くなりますが、パルス幅とデューティ サイクルによって制限されます。選択するときは、信号の種類 (CW またはパルス) に基づいて両方を考慮してください。
