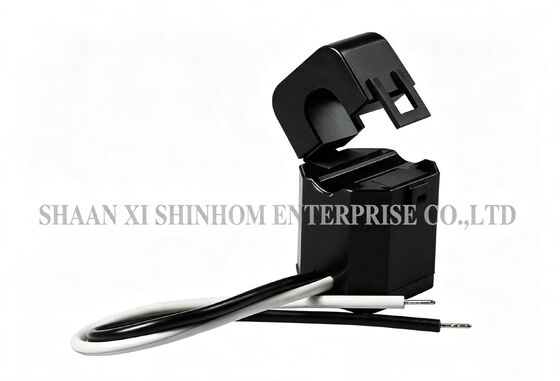

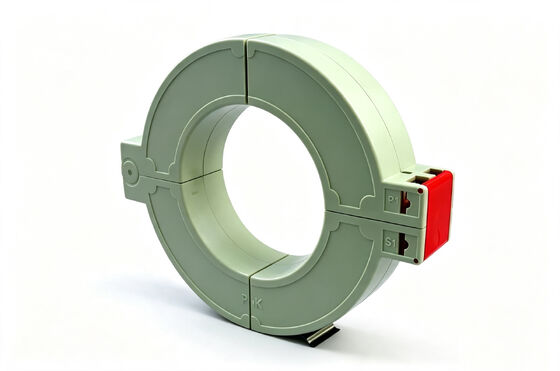

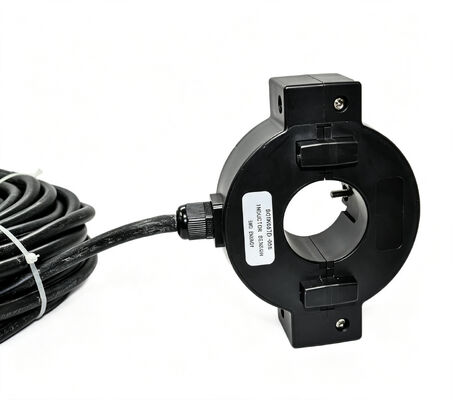

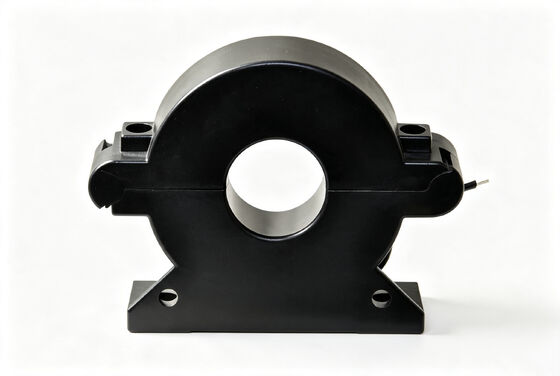

SCTK681Aシリーズ 5A-630A RoHS スプリットコア電流トランスフォーマー
についてSCTK681Aシリーズスプリットコア電流トランスフォーマー (split-core current transformer) は,新規または既存の電流配送ネットワークにおける電流測定およびモニタリングのために設計されている.測定範囲は5Aから630A,周波数範囲は50〜2000Hzである.この製品は,ケーブルやバスバーを切り離したり取り外したりすることなく,迅速な設置を可能にするスプリットコア構造を使用しています.これは,安装コストと時間を大幅に削減します. 副巻きは,安全な低電圧出力0を保証する,内蔵された精密平行抵抗を持っています.333VAC または 0-500mA 外部のサンプリングレジスタを必要としない.比率誤差: ≤±1.0%.相角誤差: ≤±60分.介電強度: 2.5KV/1mA/1分.RoHS対応.リレー保護装置,モーター電流および電源測定に広く使用されています.照明空気圧縮機,HVAC,自動制御システム,電力配送ラインの監視
特徴
申請
電気パラメータ
| 頻度 | 50-2KHz |
| 定数入力 | 5A-630A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ≤±1.0% |
| 段階角度 | ≤ ±60分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
メカニカルパラメータ
| ケース | PA /UL94-V0 |
| ボビン | PBT |
| コア | シリコン鋼 |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 20AWG ワイヤ (ツインステッドワイヤ) 2.5m |
タイプ選択
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 寸法 (mm/インチ) | |||
|---|---|---|---|---|---|---|---|
| Ø | A について | B について | C について | ||||
| SCTK681A-005 | 5-20A (5,8A)10,15,20) | 0〜25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) |
| SCTK681A-010 | 5~75A (5,10,20,5075 歳) | 0〜50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) |
| SCTK681A-016 | 5-150A (5,10,50,100150) | 0〜100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) |
| SCTK681A-024 | 10-250A 10歳50,100,200250) | 0〜200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) |
| SCTK681A-035 | 10〜630A 20歳100,250,400600) | 0〜500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) |
注記:製品仕様は,カスタマイズすることができます.
よくある質問
Q: 配電中にスプリットコア電流トランスフォーマーに電源を切断するか,ケーブルを外す必要があるのですか?
A: ありませんSCTK681Aシリーズ開閉するコアを持つスプリットコア構造を使用します.ケーブルやバスバーを切り離したり取り外したりせずに設置できます.この機能は,電源をオフにすることはできません場所のリモートプロジェクトとアプリケーションのために特に適しています設置コストと時間を大幅に削減します.
Q: 内蔵された精密抵抗器の機能は?
A: 副巻きには,内蔵された精密対称抵抗があります. 信号を直接安全な低電圧出力に変換します (0.333VAC標準電流信号 (0〜500mA) これにより,外部のサンプリングレジスタの必要性がなくなり,設置を簡素化し,安全性を向上させ,部品コストと設置スペースを節約できます.
Q: ≤±1.0% の比率誤差はどの用途に対応できるのですか?
A: その±1.0%誤差比は,ほとんどの産業用電源モニタリング,機器保護,エネルギー管理,自動化制御アプリケーションの精度要件を満たしています.エネルギー計測などのより高い精度要求のために高度な精度クラスのモデルについては,こちらをご相談ください.
