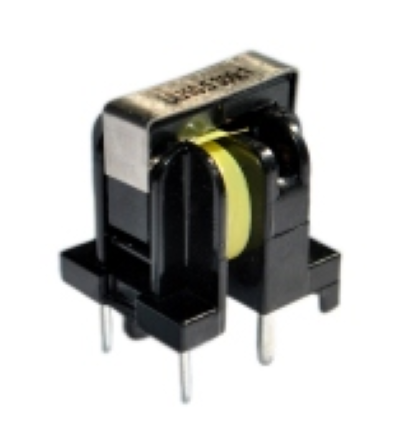

についてACST11シリーズ保護グレードの電流トランスフォーマースプリット・ボビン (スプリット・フレーム) の設計絶好の保温性能と3000 Vrms までの介電強度保護電流モニタリング,試験保護システム,電気化学モニタリングなどのアプリケーションに適しています.
この電流トランスフォーマーUL認定B級隔熱システム規格工業環境での安全かつ信頼性の高い運用を保証する.そのコンパクトな構造により,スペースが限られた機器に簡単に統合できます.
ACST11シリーズは,複数のターン比オプションから100から1500回転, 2次誘導範囲で40mHから6800mH,最大原動電流12Aから300A, 柔軟な調整を可能にし,様々な現在の検出および測定要件に対応します.
ULB級隔熱装置高い耐熱性,信頼性の高い性能
介電強度 3000Vrms優れた安全隔離
スプリット・ボビン設計強化された隔熱,優れた安全性
コンパクトパッケージPCBのスペースを節約する
ターン比範囲100Tから1500T
二次誘導力40mHから6800mH
最大主電流12Aから300A
| 部分番号 | ターン比 | 感受性Ls (mH) | DCR Rs (Ω) マックス | Pri 電流 (A) マックス | ワイヤの直径 (mm) |
|---|---|---|---|---|---|
| ACST11-101 | 100 | 40.0 | 1.1 | 300 | 0.25 |
| ACST11-151 | 150 | 90.0 | 2.0 | 280 | 0.23 |
| ACST11-201 | 200 | 160 | 3.5 | 270 | 0.20 |
| ACST11-301 | 300 | 360 | 7.5 | 250 | 0.17 |
| ACST11-501 | 500 | 750 | 19 | 190 | 0.14 |
| ACST11-701 | 700 | 1500 | 47 | 130 | 0.10 |
| ACST11-102 | 1000 | 3000 | 104 | 120 | 0.08 |
| ACST11-152 | 1500 | 6800 | 230 | 100 | 0.06 |
保護電流モニタリング電力システムにおける過電源保護
試験保護システムレーレ保護装置の試験
電気化学監視電気化学プロセスにおける電流検出
産業用制御装置自動車保護と状態監視
電力供給システム電気源の電流を切り替える
Q: ACST11シリーズ電流トランスフォーマーの保温性能は?
A: その通りACST11シリーズは UL 認定のB 級隔熱システム (130°Cの熱値) に適合し,最大 3000 Vrms の介電強度を提供します.要求の高いアプリケーションで高い安全性と信頼性を確保する.
Q: スプリット・ホリブンの設計の利点は?
A: その通りスプリット・コビン構造は,第一から第二の隔離を改善し,電圧耐性を向上させ,巻き込みプロセスを簡素化します.製造の複雑さと 総生産コストを減らすのに役立ちます.
Q: 適切なターン比モデルをどのように選択しますか?
A: その通り例えば,最大電流が200Aであれば,選択することが推奨されます.ACST11-201 (270Aまで)十分な設計幅と信頼性の高い動作を保証する
