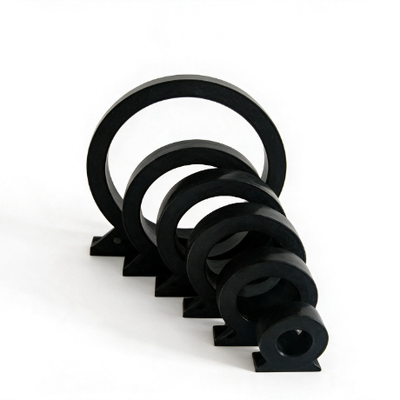

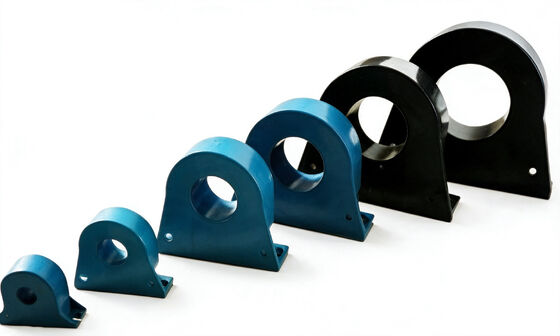

についてSCTシリーズミニチュアスクリューマウント電流トランスフォーマー電力監視と保護アプリケーションのために設計されています.0-5000A容量:0〜500mA. この製品にはスクロールマウント設計.内部窓は大きく,高電流ケーブルや銅バスバーが直接通過できるようにします. 設置は簡単で迅速です.内部精密抵抗は,二次巻きと並行接続されています安定した低電圧出力を提供し,設置時間とコストを節約します.≤±0.1%. 段階角度エラー:≤±5分高精度の測定要件を満たしています.ABS/UL94-V0内部はエポキシ製のポットで 核心はパーマロイあるいはナノ結晶厳しい環境に適した材料です.電源配送システム,モーターモニター,照明制御,エフ・キャットそして自動制御システム.
| シリーズ | 指定入力 (A) | ターン比 | 内径範囲 (mm) | 精度 |
|---|---|---|---|---|
| SCT2091シリーズ | 0から1000 | 10001 / 10000:1 | 12〜50 | 0.10 だった2 |
| SCT2811Cシリーズ | 0〜2000 | 10001 / 10000:1 | 12から72 | 0.10 だった2 |
| SCT2811Bシリーズ | 25〜300 | 1000:1 | 25〜300 | 0.10 だった2 |
Q: この電流トランスフォーマーの比率精度は?
A: そのSCTシリーズの比率精度を提供≤±0.1%と相角誤差≤±5分これは高精度クラスである.高精度測定を必要とする電力監視,エネルギー計測,リレー保護アプリケーションに適している.
Q: 単回転のフィードスルー構造とは? 設置中に注意すべきことは何ですか?
A: 単回転のフィードスルー構造は,測定されたケーブルまたは銅のバスバーがトランスフォーマーの中央窓を通り抜けることを意味します.トランスフォーマーの周りにコイルを巻き込む必要はありません.設置中に最適な測定精度のために,測定した電導体が窓の中を通過することを確認します.窓のサイズは,測定されたケーブルまたはバスバーに一致する必要があります.
Q: なぜ二次出力は安全な低電圧なのか?
A: 副巻きは,内部精密抵抗と並行して接続されます.これは,電流信号を低電圧信号出力に変換します (≤0.5Vこの設計により,外部のサンプリングレジスタの必要性がなくなり,設置時間とコストが削減される.
