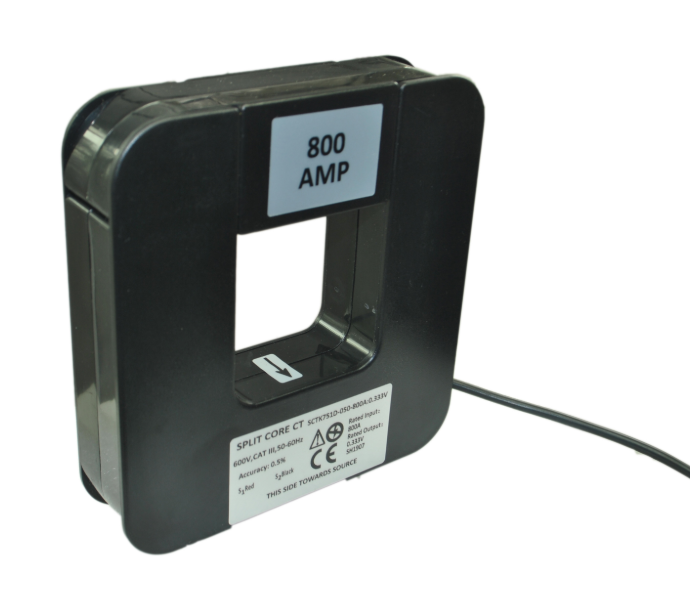

についてSCTK751シリーズのスプリットコア電流トランスフォーマーパーマロイコアとエポキシ樹脂の内部構造を使用し,電流測定と電気機器のために特別に設計され,高精度,安全な携帯性,および簡単な設置を保証します.製品には,PC UL94-V0ハウジングとUL1015 22AWG回転ペア出力接続の堅牢で信頼性の高い構造があります.精度クラス1.0と幅広い動作温度要件を満たします.電流測定,モーターモニタリング,エアコン機器に適しています.電力モニタリングと産業自動化における分割コア電流トランスフォーマーアプリケーションのための理想的な選択.
| 頻度 | 50~60Hz |
| 定数入力 | 5A-5000A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ±1.0% |
| 段階角度 | ≤ ±90分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 22AWG ワイヤ (ツインステッドワイヤ) 2.0m |

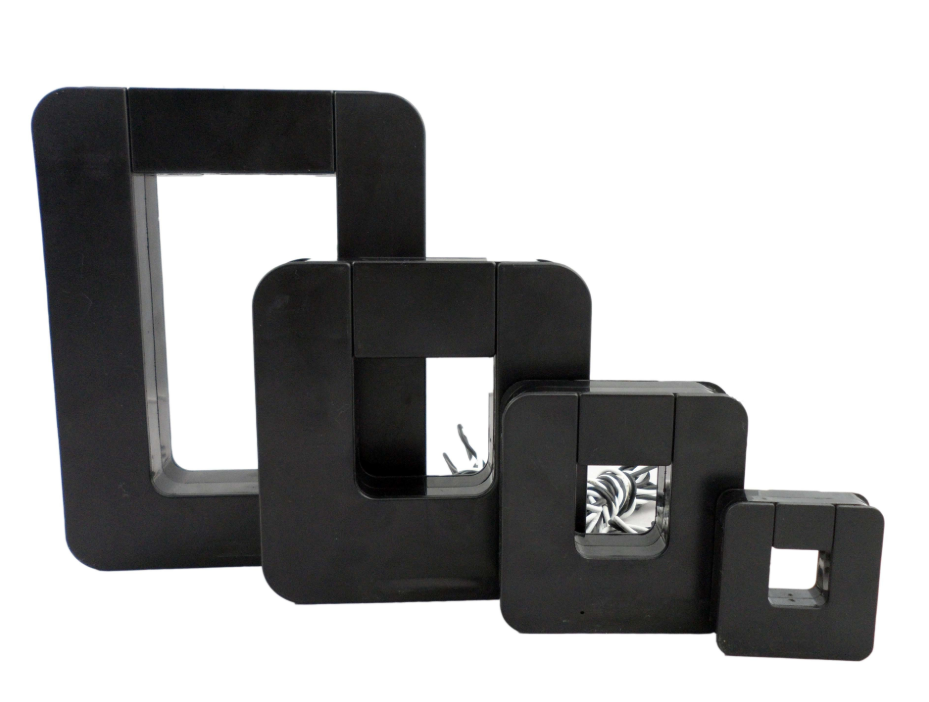

| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 寸法 (mm/インチ) | |||||
| A について | B について | C について | D | E について | |||||
| SCTK751A | 5-200A (5,10,30,50,75,100,125,150200) | 0〜13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751C | 50〜630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
| SCTK751D | 100〜2000A (100,250,400,630800A10002000年) | 0〜200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
| SCTK751E | 200~3000A (200,250,400,630,1500,25003000ドル) | 0〜300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
| SCTK751F | 400〜5000A (400,800,1000,1500,2000,30005000) | 0〜500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
注記: 製品仕様をカスタマイズできます.
Q: 技術的なサポートと選択の勧告をしていますか?
A: その通り顧客のアプリケーションシナリオと回路要件に基づいて 選択の推奨やカスタマイズソリューションを提供できる プロフェッショナルな技術チームがあります
Q: サンプルは無料ですか?どのくらい早く受け取ることができますか?
A: その通り試料は無料そして,その中に運ばれます3~5 営業日特定の送料のポリシーについては 確認のために 販売チームに連絡してください
Q14: 品質の問題が発生した場合,どのように対処しますか?
A: その通り商品の品質をチェックし,100%の品質テストを行います. 品質の問題が発生した場合,すぐに販売チームに連絡してください.返品/交換や技術サポートのソリューションを提供します.
