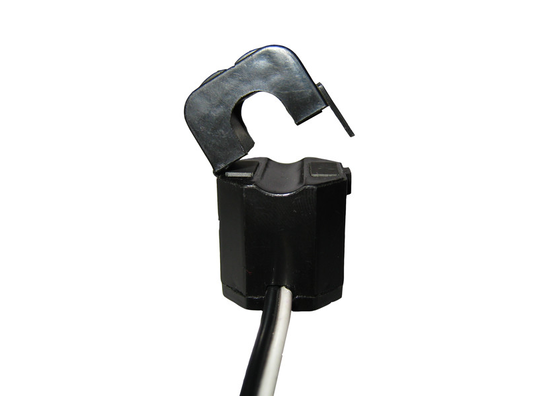

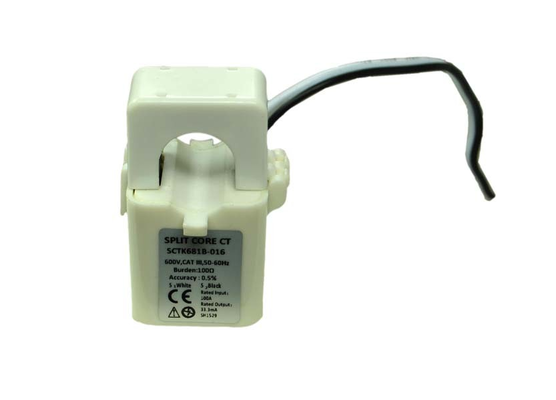

についてSCTK681Bシリーズのスプリットコア電流トランスフォーマー切断可能なコアと内部精密負荷レジスタが搭載されており,電流測定と電気機器のために特別に設計されており,高精度,低核損失,安装が容易である.製品には堅牢で信頼性の高い構造があり,非接触測定とライブライン操作をサポートします.. 電流測定,モーターモニタリング,リレー保護に適しています.電源モニタリングおよび産業自動化におけるスプリットコア電流トランスフォーマーアプリケーションに理想的な選択です.
| ケース | PA /UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 20AWG ワイヤ (ツインステッドワイヤ) 2.5m |
| 頻度 | 50Hz-2KHz |
| 定数入力 | 5A-630A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ≤±1.0% |
| 段階角度 | ≤ ±60分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| P/N |
定数入力 (A) |
出力 (mA/V) | 精度 | 尺寸 (mm) | ||||
| Ø0 | A について | B について | C について | |||||
| SCTK681B-010 |
5~75A (5,10,20,5075 歳) |
0〜50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5,10,50,100150) |
0〜100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A 10歳50,100,200250) |
0〜200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10〜630A 20歳100,250,400600) |
0〜500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
注記: 製品仕様をカスタマイズできます.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り申請のサンプルをウェブサイトやメールで提出できます.無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間オーダーメイドの製品は別々に確認されます.
Q: 小規模な試用注文は支持していますか?
A: その通りはい.小規模な試行注文 (標準MOQ以下) は交渉可能で,大量注文と同じ品質基準と配達コミットメントを受けることができます.詳細については当社の販売チームに連絡してください.
Q: 現在の測定用途におけるスプリットコア設計の意義は?
A: その通りスプリットコア設計により,非接触測定が可能で,主導電線を切り離さずに設置できる.顧客の通常の使用に影響を及ぼさずにライブライン操作をサポートする.コンパクト な サイズ と 軽量 な 設計 で,設置 が 便利 です電気線,モーター,リレー保護などのアプリケーションで迅速に展開するのに適しています.
