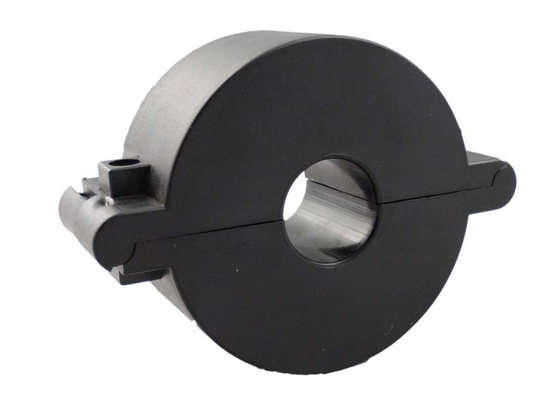

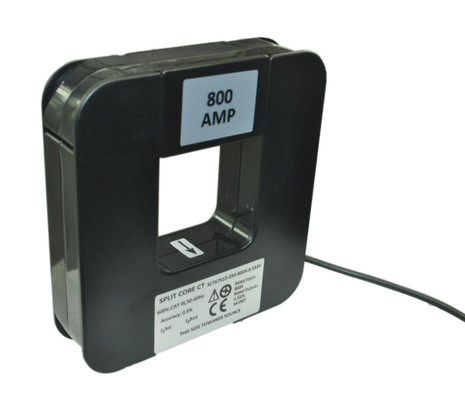

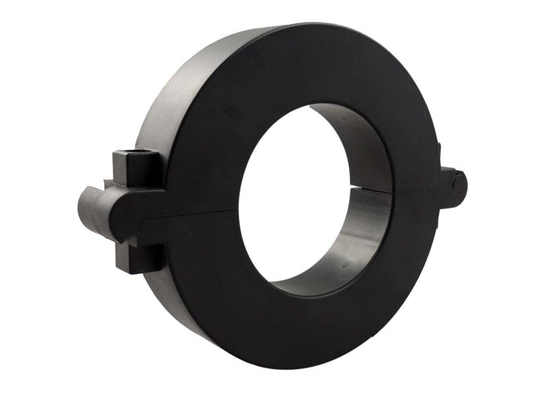

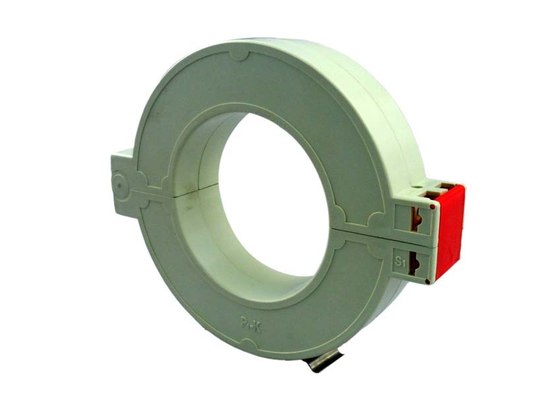

についてSCTK751シリーズのスプリットコア電流トランスフォーマー接続器とヒンジ構造を相互にロックし,電流測定と電気機器のために特別に設計され,高精度,安全な携帯性,および簡単な設置を保証します.製品には堅牢で信頼性の高い構造があり,大きなケーブルを固定するための広い内部窓で非接触測定をサポートします.電流測定,モーターモニタリング,エアコン設備に適しています.電力モニタリングと産業自動化における分割コア電流トランスフォーマーアプリケーションのための理想的な選択.
| 頻度 | 50~60Hz |
| 定数入力 | 5A-5000A |
| 測定範囲 | 10%から30%まで |
| 定数出力 | 0.333V (AC) または0〜500mA |
| 割合 | ±1.0% |
| 段階角度 | ≤ ±90分 |
| 介電強度 | 2.5KV/1mA/1分 |
| 断熱抵抗 | DC500V/100MΩ分 |
| ケース | PC /UL94-V0 |
| ボビン | PBT |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | 引き分け |
| 動作温度 | -25°C+75°C |
| 動作湿度 | ≤85% |
| 出力接続 | UL1015 22AWG ワイヤ (ツインステッドワイヤ) 2.0m |
| P/N | 指定入力 (A) | 出力 (mA/V) | 精度 | 寸法 (mm/インチ) | |||||
| A について | B について | C について | D | E について | |||||
| SCTK751A | 5-200A (5,10,30,50,75,100,125,150200) | 0〜13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751B | 10-400A (10,50,75,150,200,250,300400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
| SCTK751C | 50〜630A (50,100,125,200,250,400,600630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
| SCTK751D | 100〜2000A (100,250,400,630800A10002000年) | 0〜200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) | |
| SCTK751E | 200~3000A (200,250,400,630,1500,25003000ドル) | 0〜300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | |
| SCTK751F | 400〜5000A (400,800,1000,1500,2000,30005000) | 0〜500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
注記: 製品仕様をカスタマイズできます.
Q:あなたはどのように私たちと長期間の良いビジネス関係を確立しますか?
A: 私たちは高品質の製品と迅速な配達にこだわり, 顧客がより多くのプロジェクトに勝てるようにしています.我々は,友人としてすべての顧客を扱って,誠実に長期間の友情を構築するために彼らとビジネスを行う.
Q: 品質をどのようにコントロールしますか?
A: すべての製品が入荷品質検査 (IQC) と出荷前に100%の品質テストを通じて仕様を満たしていることを保証します.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間オーダーメイドの製品は別々に確認されます.
