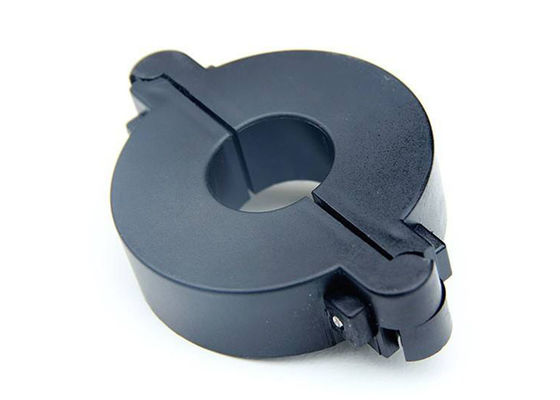

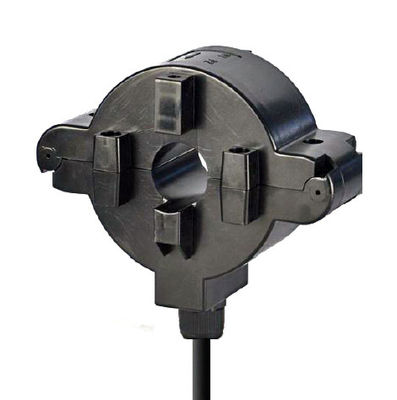

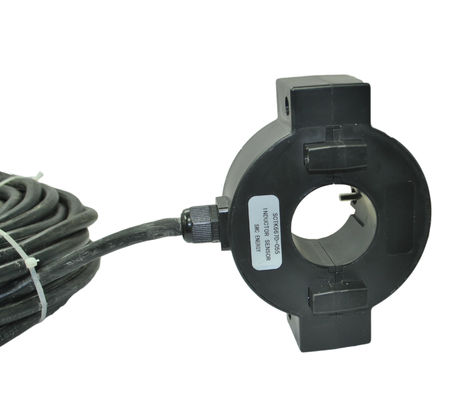

SCTK667Dシリーズ300A/5A低電圧の円環形状のスプリット・コア現在のセンサー
割れ目中心の変流器は特に新しいですか既にある純仕事の取付けを促進するように設計されていた。それらはケーブルまたは母線回路を開けないで取付けられているかもしれない。CTの二次巻上げを渡る内部精密抵抗器は低く安全な電圧出力を提供する。 電気配線および装置のための現在の測定、監視および保護に適用しなさい。電動機のための流れおよび力測定、照明、空気圧縮機、暖房および換気装置、エア条件装置およびオートメーションの制御システム。現在の、力およびエネルギー監視装置。リレー防御装置。
特徴:
電気変数
| 頻度 | 50-60Hz |
| 評価される入力 | 5A-300A |
| 測定範囲 | 1%In-120%In |
| 定格出力 | 0-5A |
| 比率 | ≤± 0.1% |
| 位相角 | ≤ ±30min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC /UL94-V0 |
| ボビン | PC |
| 中心 | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | UL1015 22AWGワイヤー（twinstedワイヤー） 2.5m |
タイプ選択
| P/N | 評価される入力 （a） | 出力（a） | 正確さ | 窓次元（mm） | |
| SCTK667D-025 | 50-400A | 1A/5A | 0.5、1.0、3.0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0.5、1.0、3.0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0.5、1.0、3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0.5、1.0、3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0.5、1.0、3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0.5、1.0、3.0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0.5、1.0、3.0 | 100 | |
注:製品仕様書はカスタマイズすることができる
