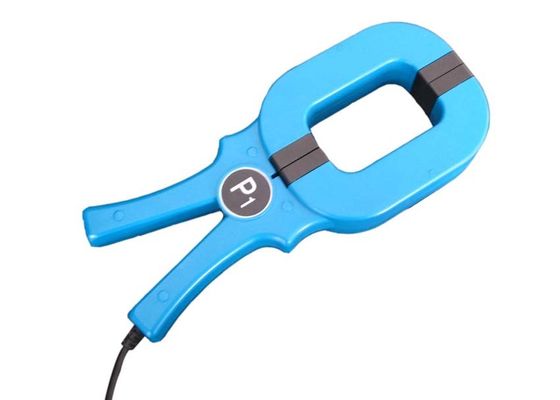

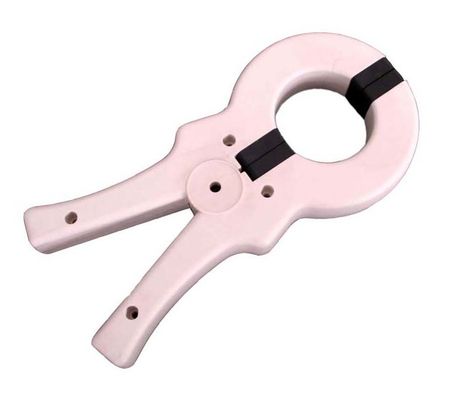

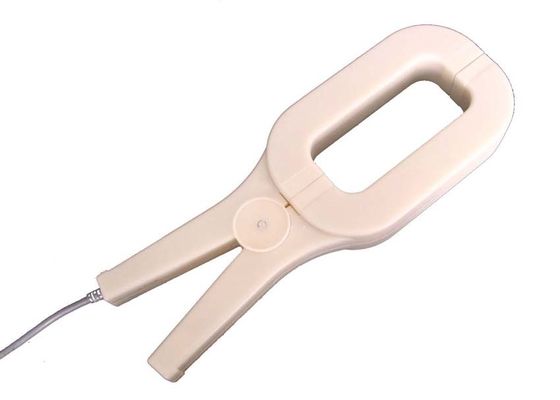

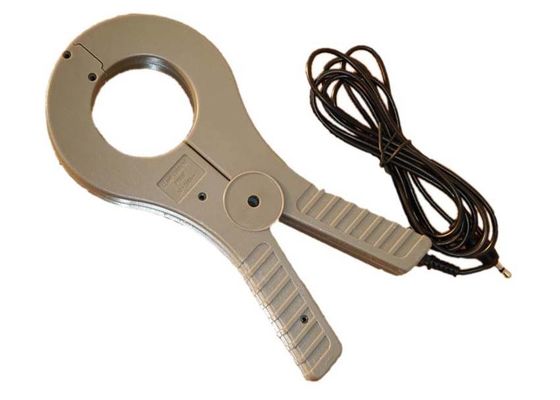

3000A単相現在のテストへの現在の範囲100mAが付いているスプリット・コアの変流器クランプのSCTK691/2シリーズ
特徴:
電気指定:
電気変数
| 頻度 | 50-400KHz |
| 評価される入力 | 5-3000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-10V （AC）または0-5A |
| 比率 | ≤の± 0.1% |
| 位相角 | ≤ ±10min |
| 絶縁耐力 | 3.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | ABS /UL94-V0 |
| ボビン | PBT |
| 中心 | ケイ素の鋼鉄/パーマロイ |
| 内部構造 | ねじ |
| 構造 | ねじ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | 1015/22AWGワイヤー（twinstedワイヤー） 2.5m |
選択をタイプして下さい
| P/N |
評価される入力 （a） |
正確さ |
次元（mm） （ID-L-W-H） |
| SCTK691A-008 | 0-20A | 0.1、0.2、0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1、0.2、0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1、0.2、0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1、0.2、0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1、0.2、0.5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1、0.2、0.5 | 125.0*52.0-327.0-116.0-37.0 |
注:製品仕様書はカスタマイズすることができます
