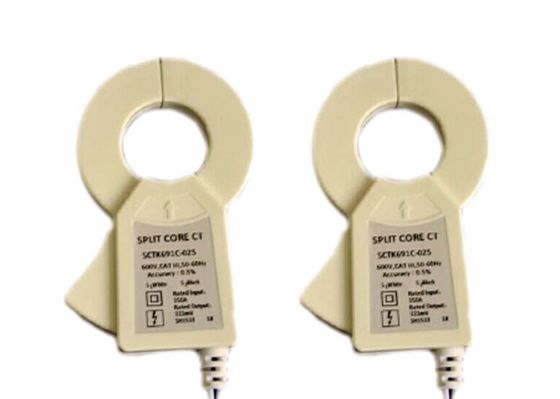

1000A単相現在のテストへの現在の範囲0mAが付いているSCTK691Cシリーズ スプリット・コアの変流器
SCTK691Cシリーズは既存のパネルに変流器、CTクランプに、コントロール センターまたは負荷中心のような取付けることができますワット数を測定するか、または監視するためにあります。これらのCTはより容易な取付けのための既存のケーブルを取除かないで取付けることができます
特徴:
適用:
電気変数
| 頻度 | 50-2.5KHz |
| 評価される入力 | 0.5A-630A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-5A |
| 比率 | ≤± 0.2% |
| 位相角 | ≤ ±10min |
| 絶縁耐力 | 5.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC/UL94-V0 |
| ボビン | PBT |
| 内部構造 | エポキシ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナルかUL1015 22AWGワイヤー1.5m |
選択をタイプして下さい
| P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm） | |||||
| A | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2、0.5、1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0.2、0.5、1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0.2、0.5、1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0.2、0.5、1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2、0.5、1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
注:製品仕様書はカスタマイズすることができます
