現在の範囲: | 0.5~630A | 出力: | 0-500mA/0.333V (AC) |
---|---|---|---|
クラス: | 0.2の、0.5の、1.0 | 内部の窓: | 8.0 - 32.0mm |
建設: | タイ | カスタマイズ可能: | はい |
ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |

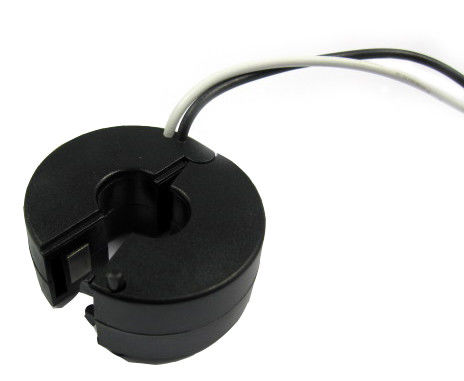

SCTK661シリーズAC 0.333Vスプリット・コアCT 0-500mAの変流器、カスタマイズ可能な広い内部の窓
SCTK661シリーズ改装(割れ目中心)の変流器は特に新しいですか既に既存の網の仕事の取付けを促進するように設計されていました。それらはケーブルまたは母線回路を開けないで取付けられているかもしれません。CTの二次巻上げを渡る内部精密抵抗器は低く安全な電圧出力を提供します。
特徴:
適用:
電気変数
頻度 | 50-60Hz |
評価される入力 | 0.5A-630A |
測定範囲 | 10%In-130%In |
定格出力 | 0.333V (AC)または0-500mA |
比率 | ≤± 0.1% |
位相角 | ≤ ±30min |
絶縁耐力 | 2.5KV/1mA/1min |
絶縁抵抗 | DC500V/100MΩmin |
機械変数
場合 | PC /UL94-V0 |
ボビン | PC |
中心 | パーマロイ |
内部構造 | エポキシ |
構造 | タイ |
作動の臨時雇用者 | - 25℃~+75℃ |
作動の湿気 | ≤85% |
出力関係 | UL1015 22AWGワイヤー(twinstedワイヤー) 2.5m |
選択をタイプして下さい
P/N |
評価される入力 (a) |
出力(mA/V) | 正確さ | 次元(mm/inch) | |||||
A | B | C | D | E | |||||
SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2、0.5、1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
|
SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2、0.5、1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
|
SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200mA 0.333V |
0.2、0.5、1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
|
SCTK661D-023 |
5-400A (10,100,200,250,400) |
0-200mA 0.333V |
0.2、0.5、1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
|
SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2、0.5、1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
注:製品仕様書はカスタマイズすることができます
