5000Aへの5のSCTK751シリーズ スプリット・コアの変流器は完了/開始特徴、正確さ1.0を入れ、止めます

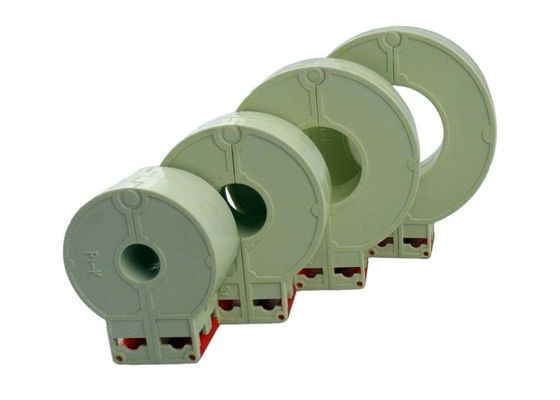

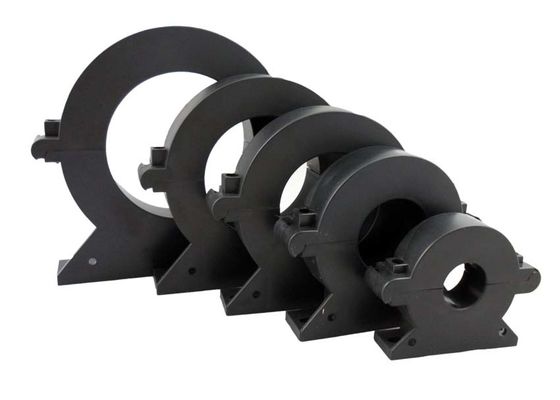

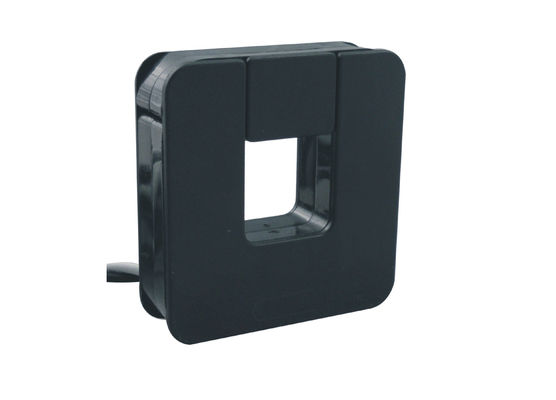

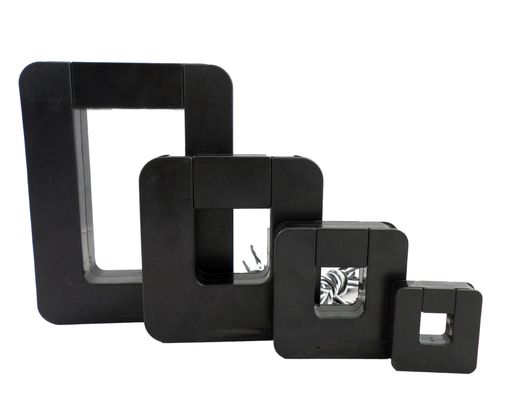

SCTK751一連のスプリット・コア様式の変流器は速く、容易な取付けのために設計されています。スプリット・コアの設計は磁界の誘導によってCTの取付けのためのケーブル回路を切らないで無接触現在の測定を可能にします。この方法はより安全で、より容易な携帯用現在の測定を可能にします。
電気変数
| 頻度 | 50-60Hz |
| 評価される入力 | 5A-5000A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-500mA |
| 比率 | ± 1.0% |
| 位相角 | ≤ ±90min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC /UL94-V0 |
| ボビン | PBT |
| 中心 | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | UL1015 22AWGワイヤー（twinstedワイヤー） 2.0m |
特徴:
適用:
選択をタイプして下さい
|
P/N |
評価される入力 （a） |
出力（mA/V） |
正確さ |
次元（mm/inch） |
|||||
|
A |
B |
C |
D |
E |
|||||
|
SCTK751A |
5-200A （5,10,30,50,75,100,125,150,200） |
0-13.3mA 0.333V |
1.0 |
50.8 （2.00） |
53.3 （2.09） |
15.0 （0.59） |
19.1 （0.75） |
19.1 （0.75） |
|
|
SCTK751B |
10-400A （10,50,75,150,200,250,300,400） |
0-26.6mA 0.333V |
1.0 |
59.6 （2.35） |
62.7 （2.47） |
21.0 （0.83） |
19.1 （0.75） |
19.1 （0.75） |
|
|
SCTK751C |
50-630A （50,100,125,200,250,400,600,630） |
0-66.6mA 0.333V |
1.0 |
82.5 （3.25） |
85.1 （3.35） |
25.6 （1.01） |
31.8 （1.25） |
31.8 （1.25） |
|
|
SCTK751D |
100-2000A （100,250,400,630,800A、1000,2000） |
0-200mA 0.333V |
1.0 |
121.0 （4.76） |
127.0 （5.00） |
30.4 （1.19） |
50.8 （2.00） |
50.8 （2.00） |
|
|
SCTK751E |
200-3000A （200,250,400,630,1500,2500,3000） |
0-300mA 0.333V |
1.0 |
118.0 （4.65） |
133.0 （5.24） |
24.0 （0.94） |
68.0 （2.68） |
80.0 （3.15） |
|
|
SCTK751F |
400-5000A （400,800,1000,1500,2000,3000,5000） |
0-500mA 0.333V |
1.0 |
146.0 （5.75） |
190.5 （7.50） |
35.6 （1.40） |
76.2 （3.00） |
127.0 （5.00） |
|
用法
注:製品仕様書はカスタマイズすることができます
