商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 5~630A | 出力: | 0.333V （AC）または0-500mA |
|---|---|---|---|
| クラス: | 0.5の、1.0の、3.0 | 測定範囲: | 10%In-130%In |
| 磁気回路の構造: | 結合されたタイプ | 周波数: | 50Hz-2KHz |
| カスタマイズ可能: | はい | ||
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

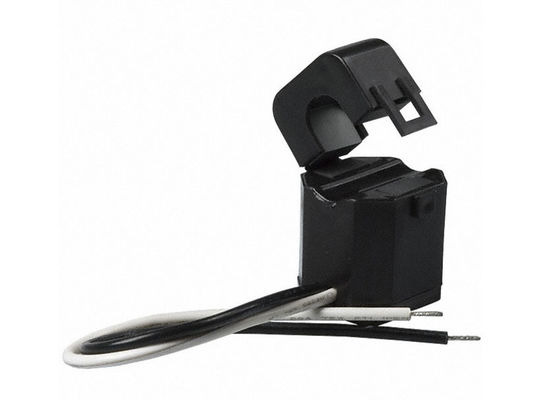

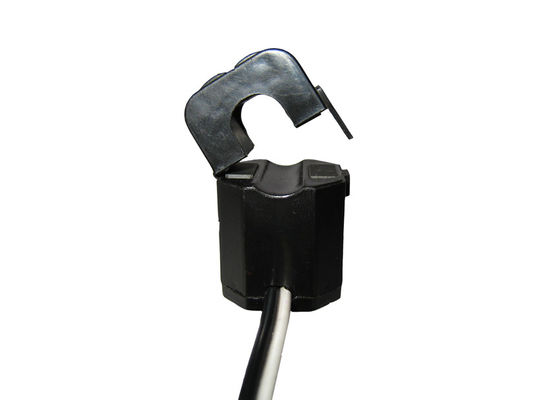

0.333VACか0-500mA出力が付いているSCTK681Aシリーズ5A-630A RoHSスプリット・コアの変流器
SCTK681Aシリーズ割れ目中心の変流器
適用:
電気変数
| 頻度 | 50-2KHz |
| 評価される入力 | 5A-630A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-500mA |
| 比率 | ≤± 1.0% |
| 位相角 | ≤ ±60min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PA /UL94-V0 |
| ボビン | PBT |
| 中心 | ケイ素の鋼鉄 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | UL1015 20AWGワイヤー（twinstedワイヤー） 2.5m |
選択をタイプして下さい
| P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm/inch） | ||||
| Ø | A | B | C | |||||
| SCTK681A-005 |
5-20A （5,8A、10,15,20） |
0-25mA 0.333V |
0.5、1.0、3.0 |
5.0 （0.20） |
31.5 （1.24） |
19.5 （0.77） |
21.0 （0.83） |
|
| SCTK681A-010 |
5-75A （5,10,20,50,75） |
0-50mA 0.333V |
0.5、1.0、3.0 |
10.0 （0.39） |
41.0 （1.61） |
24.0 （0.94） |
26.5 （1.04） |
|
| SCTK681A-016 |
5-150A （5,10,50,100,150） |
0-100mA 0.333V |
0.5、1.0、3.0 |
16.0 （0.63） |
45.5 （0.22） |
29.0 （1.14） |
31.5 （1.24） |
|
| SCTK681A-024 |
10-250A （10,50,100,200,250） |
0-200mA 0.333V |
0.5、1.0、3.0 |
24.5 （0.96） |
65.0 （2.56） |
45.0 （1.77） |
40.0 （1.57） |
|
| SCTK681A-035 |
10-630A （20,100,250,400,600） |
0-500mA 0.333V |
0.5、1.0、3.0 |
35.7 （1.41） |
81.5 （3.21） |
57.0 （2.24） |
51.0 （2.01） |
|
注:製品仕様書はカスタマイズすることができます
