SCTK681Bシリーズ低電圧5A~630Aは高精度な333mV 500mVの出力割れ目のコイルの変流器を入れた

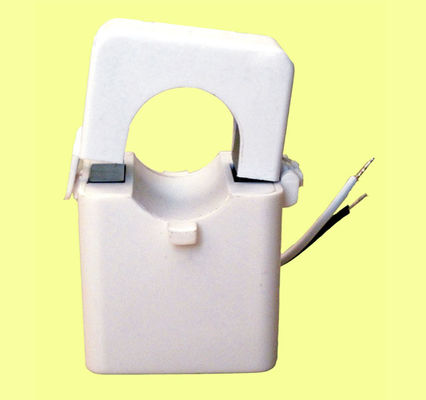

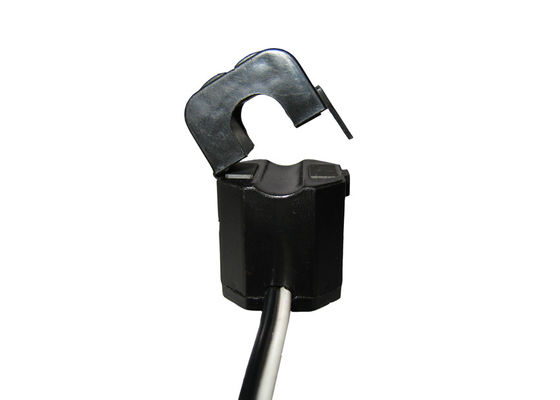

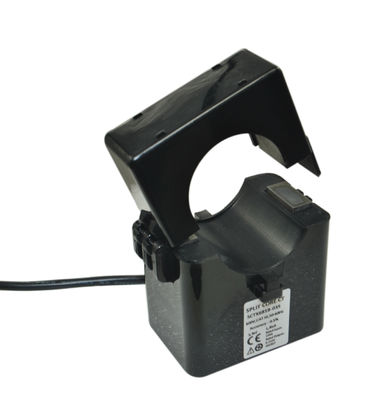

SCTK681Bの一連のスプリット・コアの変流器は速く、容易な取付けのために設計されている。スプリット・コアの設計は磁界の誘導によって第一次ワイヤーがオフラインで取られ、CTの取付けのために切られるように要求しないで無接触現在の測定を可能にする。この方法はより安全で、より容易な携帯用現在の測定を可能にする。CTの二次巻上げを渡る内部精密重荷の抵抗器は安全な低電圧の出力を提供し、二次の安全な開始を可能にする
特徴:
適用:
機械変数
| 場合 | PA /UL94-V0 |
| ボビン | PBT |
| 中心 | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |

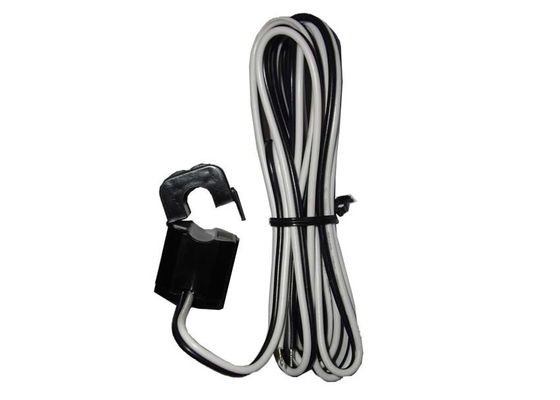

| 出力関係 | UL1015 20AWGワイヤー（twinstedワイヤー） 2.5m |
電気変数
| 頻度 | 50Hz-2KHz |
| 評価される入力 | 5A-630A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-500mA |
| 比率 | ≤± 1.0% |
| 位相角 | ≤ ±60min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
タイプ選択
| P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm） | ||||
| Ø0 | B | C | ||||||
| SCTK681B-010 |
5-75A （5,10,20,50,75） |
0-50mA 0.333V |
0.5、1.0、3.0 | 10 | 41.5 | 30 | 26.5 | |

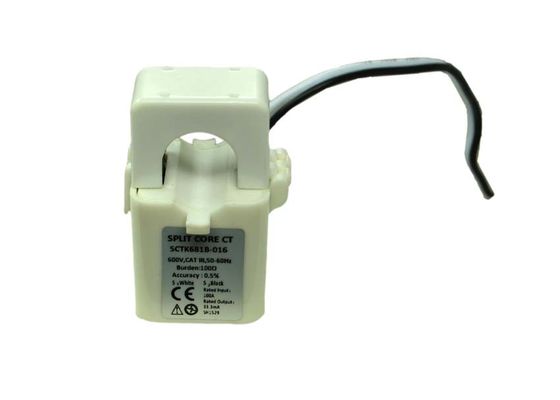

| SCTK681B-016 |
5-150A （5,10,50,100,150） |
0-100mA 0.333V |
0.5、1.0、3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A （10,50,100,200,250） |
0-200mA 0.333V |
0.5、1.0、3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630A （20,100,250,400,600） |
0-500mA 0.333V |
0.5、1.0、3.0 | 35 | 84 | 65 | 41.0 | |
注:製品仕様書はカスタマイズすることができる
