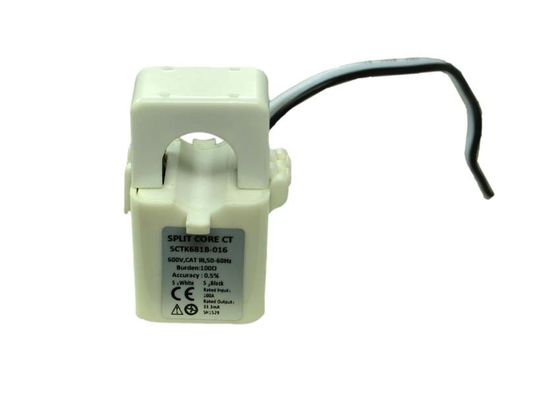

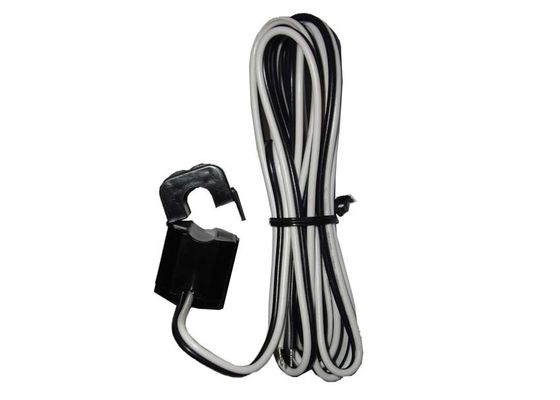

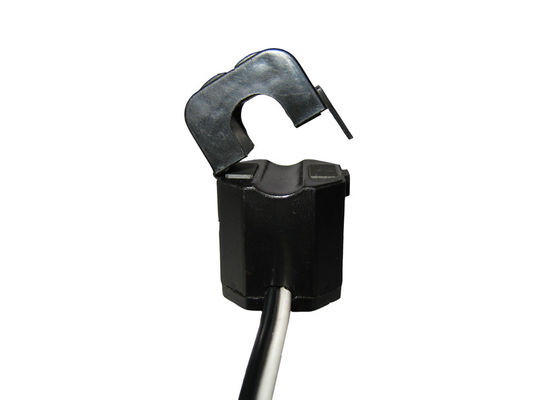

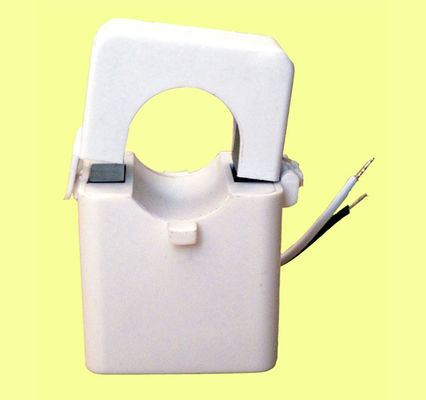

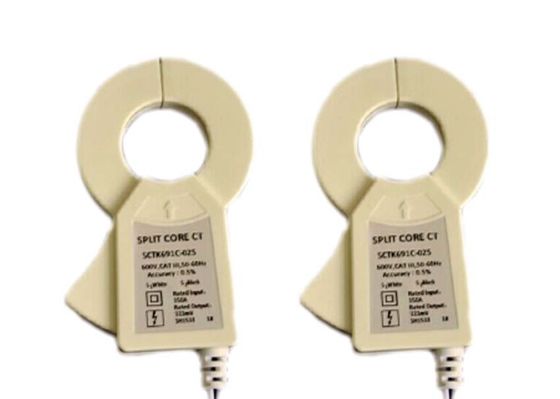

小さい容積CTのスプリット・コアの現在のトランスデューサーの容易な設置低い磁気回路の損失

Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss

大画像 :  小さい容積CTのスプリット・コアの現在のトランスデューサーの容易な設置低い磁気回路の損失 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SCTK681Bシリーズ
お支払配送条件:
最小注文数量: ネゴシエーション
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 10000/month
詳細製品概要
現在の範囲: 5~630A 出力: 0-500mAか0.333VAC
クラス: 0.5の、1.0の、3.0 色: トランスペアレント
コイル: パーマロイ中心 カスタマイズ可能: はい
ハイライト:

スプリット・コアct

,

スプリット・コアのタイプ変流器

高精度なSCTK681Bシリーズ低電圧5A~630Aの入力333mV 500mV出力割れたコイルの変流器


         SCTK681Bの一連のスプリット・コアの変流器は速く、容易な取付けのために設計されています。スプリット・コアの設計は磁界の誘導によって第一次ワイヤーがCTの取付けのためのオフ・ラインそしてばらばらを取られるように要求しないで無接触現在の測定を可能にします。この方法はより安全で、より容易な携帯用現在の測定を可能にします。CTの二次巻上げを渡る内部精密重荷の抵抗器は出力される安全な低電圧を提供し、二次の安全な開始を可能にします

特徴:

  • 試験範囲:630A AC入力への5
  • 500mA、0.333Vへの0への0の出力
  • 鉄心は高精度で、低い磁気回路の損失と分割可能、です
  • 優雅な出現、小さい容積、ライト級選手、openable、容易な取付け
  • 取付けることは便利でバスを分解する必要はないし生きている条件の下で作動することができそして顧客の正常な使用に影響を与えません



適用:

  • 電気配線および装置のための現在の測定、監視および保護
  • 電動機のための流れおよび力測定、照明、空気圧縮機、暖房および換気装置、エア条件装置およびオートメーション。
  • 流れ、力およびエネルギー監視装置
  • リレー防御装置



機械変数

場合 PA /UL94-V0
ボビン PBT
中心 パーマロイ
内部構造 エポキシ
構造 タイ
作動の臨時雇用者 - 25℃~+75℃
作動の湿気 ≤85%
出力関係 UL1015 20AWGワイヤー(twinstedワイヤー) 2.5m





電気変数

頻度 50Hz-2KHz
評価される入力 5A-630A
測定範囲 10%In-130%In
定格出力 0.333V (AC)または0-500mA
比率 ≤± 1.0%
位相角 ≤ ±60min
絶縁耐力 2.5KV/1mA/1min
絶縁抵抗 DC500V/100MΩmin





選択をタイプして下さい

P/N

評価される入力

(a)

出力(mA/V) 正確さ 次元(mm)
        Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5、1.0、3.0 10 41.5 30 26.5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5、1.0、3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5、1.0、3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5、1.0、3.0 35 84 65 41.0


 小さい容積CTのスプリット・コアの現在のトランスデューサーの容易な設置低い磁気回路の損失 0

注:製品仕様書はカスタマイズすることができます
