商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 5-5000A | 出力: | 0-5A |
|---|---|---|---|
| 精度: | 0.5の、1.0の、3.0 | 仕様: | スプリット・コア |
| 絶縁媒体: | エポキシ樹脂 | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアの流れセンサー |
||

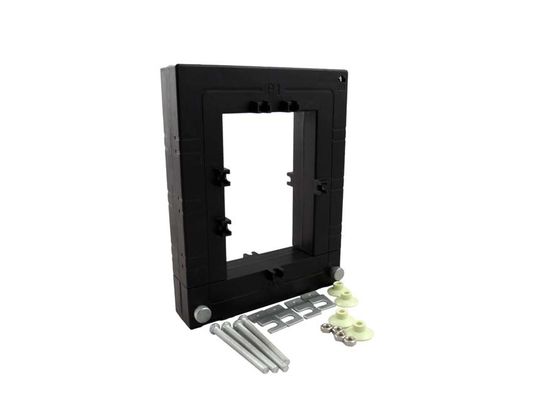

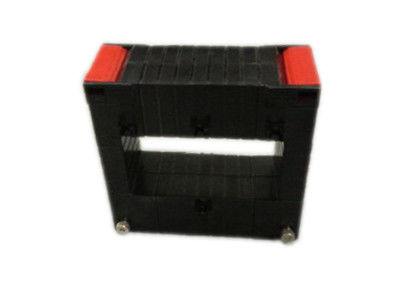

SCTK731シリーズ5000A入力への5の電気高周波スプリット・コアの鋼鉄変流器
適用
SCTK731シリーズ改装（割れ目中心）の変流器は新しいですか既に既存の網の仕事の取付けを促進するためにspeciallydesigned。それらはケーブルまたは母線回路を開けないで取付けられているかもしれません。CTの二次巻上げを渡る内部精密抵抗器は低い金庫を提供します
電圧出力。それは時間および設置費用を救うことができます。
電気配線および装置のための現在の測定、監視および保護。電動機のための流れおよび力測定、照明、空気圧縮機、暖房および換気装置、エア条件装置およびオートメーションの制御システム。流れ、力およびエネルギー監視装置。
特徴
電気変数
| 頻度 | 50-400Hz |
| 評価される入力 | 5A-5000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-5A |
| 比率 | ≤の± 0.5% |
| 位相角 | ≤ ±30min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC /UL94-V0 |
| ボビン | PC |
| 中心 | ケイ素の鋼鉄 |
| 内部構造 | エポキシ |
| 構造 | ねじ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナル |
選択をタイプして下さい
| P/N | 評価される入力 （a） | 出力 （a） | 正確さ | 次元（mm） | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

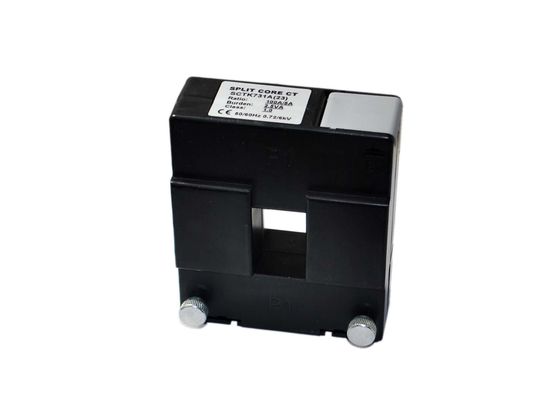

| SCTK731A （23） | 100-400A | 1A/5A | 0.5、1.0、3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B （58） | 250-1000A | 1A/5A | 0.5、1.0、3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C （88） | 250-1000A | 1A/5A | 0.5、1.0、3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D （812） | 500-1500A | 1A/5A | 0.5、1.0、3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E （814） | 600-5000A | 1A/5A | 0.5、1.0、3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F （816） | 800-5000A | 1A/5A | 0.5、1.0、3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G （36） | 100-3000A | 1A/5A | 0.5、1.0、3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H （513） | 100-4000A | 1A/5A | 0.5、1.0、3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
注:製品仕様書はカスタマイズすることができます
