現在の範囲: | 0~100A | 出力: | 0-50mAか0-1V |
---|---|---|---|
クラス: | 0.5の、1.0の、3.0 | 段階: | シングル |
測定範囲: | 5%In-130%In | カスタマイズ可能: | はい |
ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |

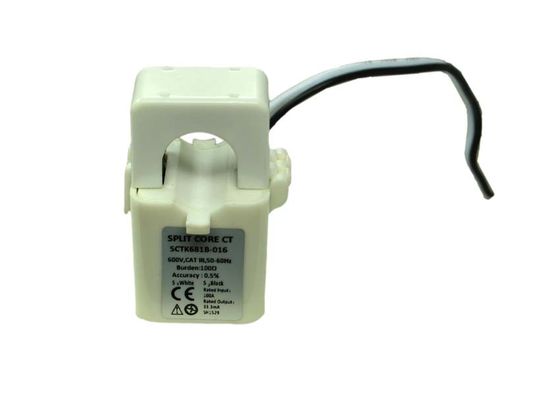

SCTK681Cシリーズ100A高精度スプリットコア電流センサ低エネルギー消費電流トランス
はじめに
STCK691Cシリーズレトロフィット(スプリットコア)変流器は、新規または既存のネットワークへの設置を容易にするように特別に設計されています。 ケーブルやバスバー回路を開かずに取り付けることができます。 CTの2次巻線の両端に内蔵された精密抵抗は、安全な低電圧出力を提供します。 時間と設置コストを節約できます。
2.特徴
自動ロックの構造、安全、インストールが簡単、ポータブル
大きなインナーウィンドウ、大きなケーブルやバスバーの固定が可能
既存の設置すべてに対応するための幅広いサイズ
3.アプリケーション
電気配線および機器の電流測定、監視および保護 電気自動車、照明、エアコンプレッサ、暖房および換気システム、空調機器、自動制御システム用の電流および電力測定。 電流、電力およびエネルギー監視装置 リレー保護装置
機械的パラメータ
場合 | PA / UL94-V0 |
ボビン | PA |
コア | フェライト |
内部構造 | エポキシ |
建設 | ネクタイ |
動作温度 | -25℃〜+ 75℃ |
動作湿度 | ≤85% |
出力接続 | 1015 / 22AWGワイヤー(より線)1.0m |
電気的パラメータ
周波数 | 50〜20KHz |
定格入力 | 0〜100A |
測定範囲 | 5%イン〜130%イン |
定格出力 | 0〜50mA / 0〜1V |
比率 | ≤±0.5% |
位相角 | ≤±30分 |
耐電圧 | 2.5KV / 1mA / 1分 |
絶縁抵抗 | DC500V /100MΩ以上 |
タイプ選択
P / N | 定格入力 (A) | 出力(mA / V) | 正確さ |
SCTK681C-013 | 0-5A | 0〜1V | 0.5、1.0、3.0 |
SCTK681C-013 | 0〜50A | 0〜2V | 0.5、1.0、3.0 |
SCTK681C-013 | 0〜100A | 0〜1V | 0.5、1.0、3.0 |
SCTK681C-013 | 0〜100A | 0〜50mA | 0.5、1.0、3.0 |
注:製品仕様はカスタマイズ可能です
