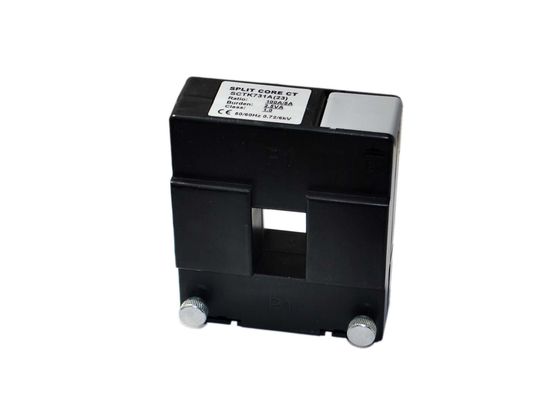

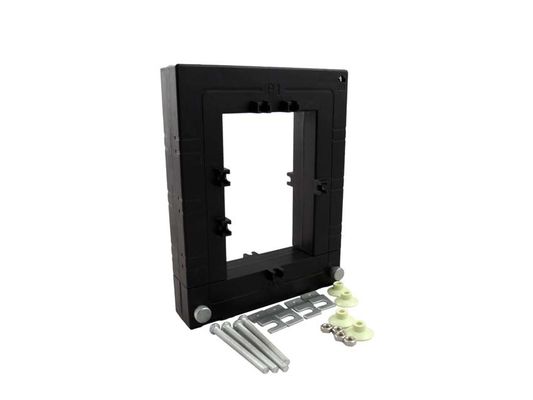

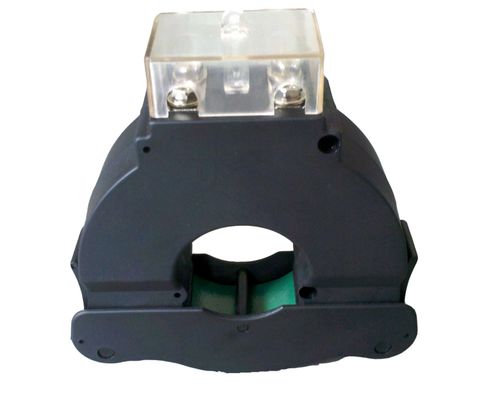

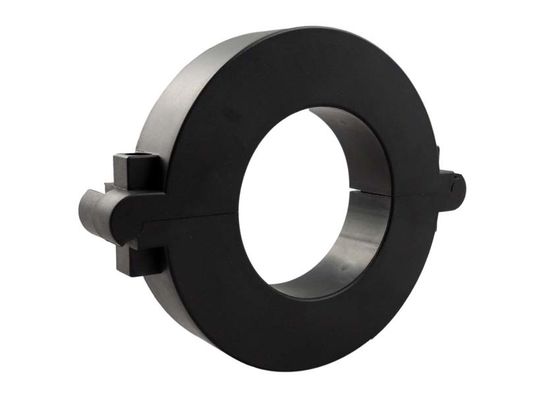

SCTK662シリーズULはスプリット・コアの変流器を高精度なCTの5-3000A入力証明しました
SCTK662一連の割れ目中心の変流器は感じられた第一次流れからの二次で0V-10Vおよび0mA-500mAを提供します。メートルのの中の二次CTの使用なしで、ユーザーは高精度なメーターで計る適用のためのメートルに直接SCTK662シリーズを接続します。それは1メートルが第一次CTを変えるによってだけさまざまな現在の評価のために採用されることを可能にします従って密集したメートルを設計させます、費用を開発することを減ります。また、過電圧の保護回路は安全、速くおよび費用効果が大きい取付けを提供するために含まれています。
特徴
電気変数
| 頻度 | 50-400Hz |
| 評価される入力 | 5A-3000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-10V （AC）または0-5A |
| 比率 | ≤の± 0.2% |
| 位相角 | ≤ ±10min |
| 絶縁耐力 | 2.5KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC /UL94-V0 |
| ボビン | PBT |
| 中心 | ケイ素の鋼鉄 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | UL1015 22AWGワイヤー（twinstedワイヤー） 2.5m |
選択をタイプして下さい
| P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm） | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A （5,100,250,400A） |
0-200mA 0-10V |
0.2、0.5、1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A （50,250,400,1000A） |
0-500mA 0-10V |
0.2、0.5、1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A （100,800,1000,1500A） |
0-500mA 0-10V |
0.2、0.5、1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A （500,1000,1500,2000A） |
0-500mA 0-10V |
0.2、0.5、1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A （800,1000,2500,3000A） |
0-600mA 0-10V |
0.2、0.5、1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
注:製品仕様書はカスタマイズすることができます
