商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 0.5~630A | 出力: | 0-500mA/0.333V （AC） |
|---|---|---|---|
| クラス: | 0.2の、0.5の、1.0 | 内部の窓: | 8.0 - 32.0mm |
| 建設: | タイ | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

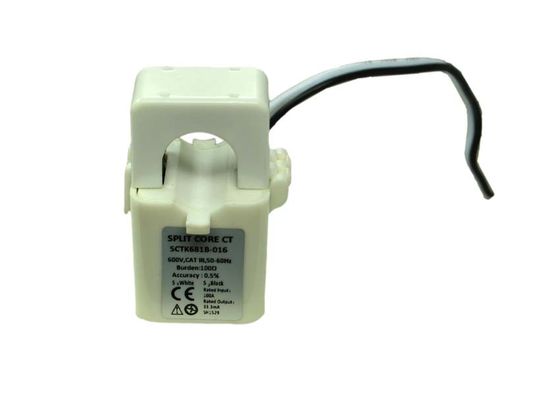

SCTK661シリーズAC 0.333VスプリットコアCT 0-500mAカレントトランス、ワイドインナーウィンドウ、カスタマイズ可能
SCTK661シリーズレトロフィット（スプリットコア）変流器は、新規または既存のネットワークに容易に設置できるように設計されています。ケーブルまたはバスバーの回路を開けることなく設置することができます。 CTの2次巻線の両端間に内蔵された高精度抵抗は、安全性の低い電圧出力を提供します。
特徴：
アプリケーション：
電気的パラメータ
| 周波数 | 50〜60Hz |
| 定格入力 | 0.5A〜630A |
| 測定範囲 | 10％イン - 130％イン |
| 定格出力 | 0.333V（AC）または0〜500mA |
| 比率 | ≤±0.1％ |
| 位相角 | ≤±30分 |
| 耐電圧 | 2.5KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩ以上 |
機械的パラメータ
| 場合 | PC / UL94-V0 |
| ボビン | パソコン |
| コア | パーマロイ |
| 内部構造 | エポキシ |
| 建設 | ネクタイ |
| 動作温度 | －25℃〜＋ 75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | UL1015 22AWGワイヤー（より線）2.5m |
タイプ選択
| P / N | 定格入力 （A） | 出力（mA / V） | 正確さ | 寸法（mm /インチ） | |||||
| A | B | C | D | E | |||||
| SCTK661A-008 | 0.5〜50A （1,5,10,30,50） | 0〜50mA 0.333V | 0.2、0.5、1.0 | 36.0 （1.42） | 22.0 （0.87） | 20.0 （0.79） | 8.0 （0.31） | 2500 （100） | |
| SCTK661B-013 | 1-100A （5,10,50,75,100） | 0〜100mA 0.333V | 0.2、0.5、1.0 | 45.0 （1.77） | 22.0 （0.87） | 20.0 （0.79） | 13.0 （0.51） | 2500 （100） | |
| SCTK661C-019 | 5〜250A （10,100,200,250,400） | 0〜200mA 0.333V | 0.2、0.5、1.0 | 60.0 （2.36） | 22.0 （0.87） | 20.0 （0.79） | 19.0 （0.75） | 2500 （100） | |
| SCTK661D-023 | 5〜400A （10,100,200,250,400） | 0〜200mA 0.333V | 0.2、0.5、1.0 | 60.0 （2.36） | 22.0 （0.87） | 20.0 （0.79） | 23.0 （0.91） | 2500 （100） | |
| SCTK661E-032 | 10〜630A （20,100,250,400,600） | 0〜500mA 0.333V | 0.2、0.5、1.0 | 76.0 （2.99） | 22.0 （0.87） | 20.0 （0.79） | 32.0 （1.26） | 2500 （100） | |
注：製品仕様はカスタマイズ可能です
