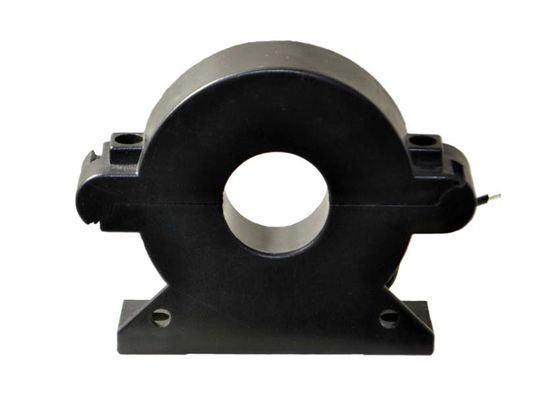

SCTK660Cシリーズ0.5-1000Aの0-500mAか0.333Vスプリット・コアの変流器、現在のsenser
SCTK660Cシリーズ改装（割れ目中心）の変流器は特に新しいですか既に既存の網の仕事の取付けを促進するように設計されていました。それらはケーブルまたは母線回路を開けないで取付けられているかもしれません。CTの二次巻上げを渡る内部精密抵抗器は低く安全な電圧出力を提供します。それは時間および設置費用を救うことができます。
電気配線および装置のための現在の測定、監視および保護。電動機のための流れおよび力測定、照明、空気圧縮機、暖房および換気装置、エア条件装置およびオートメーションの制御システム。流れ、力およびエネルギー監視装置。リレー防御装置。
2. 特徴
自動閉鎖、携帯用広い内部の窓の構造取付けること、安全、容易すべての既存の取付けを収容するようにサイズの大きいケーブルまたは母線の広い範囲の締め金で止めることがします。
電気変数
| 比率 | ≤± 0.2% |
| 位相角 | ≤ ±10min |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-5A |
| 頻度 | 50-2.5KHz |
| 評価される入力 | 0.5A-1000A |
| 絶縁耐力 | 5.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC/UL94-V0 |
| ボビン | PBT |
| 構造 | タイ |
| 内部構造 | エポキシ |
| 中心 | パーマロイ |
| 作動の湿気 | ≤85% |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 出力関係 | ターミナルかUL1015 22AWGワイヤー1.5m |
選択をタイプして下さい
| P/N | 評価される入力（A） | 出力（mA/V） | 正確さ | 次元（mm） | |||
| A | B | C | D | ||||
| SCTK660C-010 | 0.5-100A | 0.333V/0-50mA | 0.2、0.5、1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V/0-100mA/1A | 0.2、0.5、1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2、0.5、1.0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V/0-200mA/1A/5A | 0.2、0.5、1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2、0.5、1.0 | 95.0 | 86.0 | 22.0 | 45.0 |
注:製品仕様書はカスタマイズすることができます
