商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 0.5~1000A | 出力: | 0-500mAか0.333V （AC） |
|---|---|---|---|
| クラス: | 0.2の、0.5の、1.0 | インストール: | 母線のタイプ |
| 磁気回路の構造: | 結合されたタイプ | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

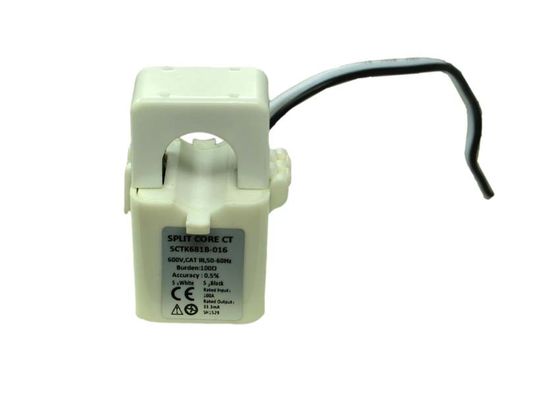

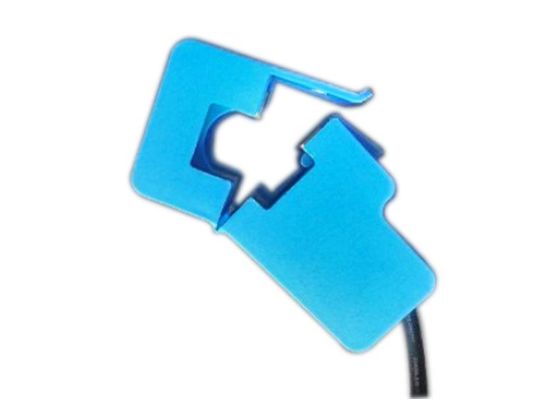

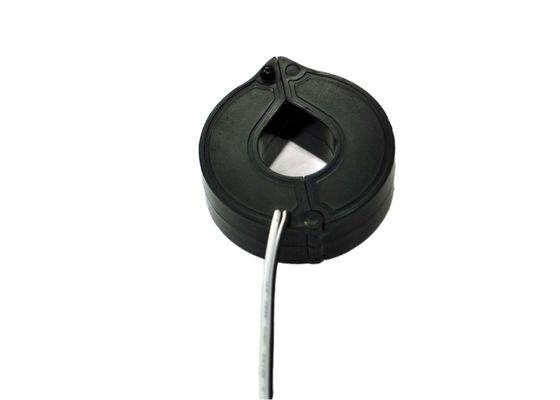

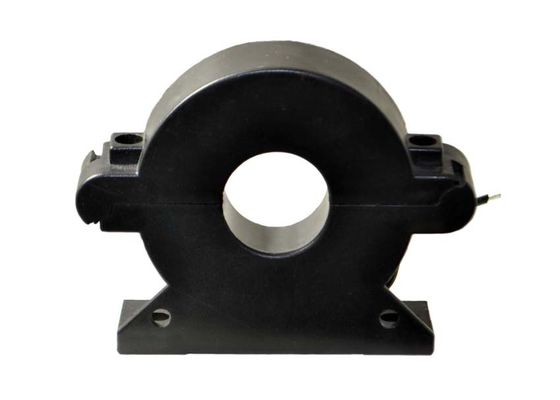

SCTK660Bシリーズ スプリット・コア0.5Aへの1000Aは0.333Vに0か500mA出力電流の変圧器に0入り、
記述
スプリット・コアAC現在のセンサーに異なった穴のサイズおよび現在の評価が適用に適するあります。スプリット・コア モデルは改装のために完全です。出力は業界標準で固定です。
適用
•データ ロギング •記録 •力の監視
•エネルギー管理 •代替エネルギーの監視
•原価配分
特徴
•評価される流れの10-130%で高精度
•AC分離の抵抗:60sのための3KV
•取付けの容易さのために開いた振動
•UL® 94V-0の耐久財のプラスチックが付いている堅いハウジングの箱
•安全基準:IEC/EN60044-1
•わずかな位相角の間違い
•わずかな直線性の間違い:IEC61869-2は合わせます
•ConformIEC60044-1
•Max.operationの電圧:AC600V
電気変数
| 頻度 | 50-2.5KHz |
| 評価される入力 | 0.5A-1000A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-5A |
| 比率 | ≤± 0.2% |
| 位相角 | ≤ ±10min |
| 絶縁耐力 | 5.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | PC/UL94-V0 |
| ボビン | PBT |
| 中心 | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナルかUL1015 22AWGワイヤー1.5m |
選択をタイプして下さい
|
P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm） | |||||
| A | B | C | D | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0.2、0.5、1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0.2、0.5、1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0.2、0.5、1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A |
0.2、0.5、1.0 |
82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2、0.5、1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
注:製品仕様書はカスタマイズすることができます
