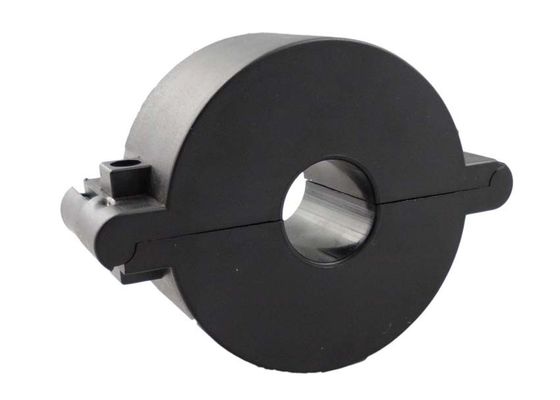

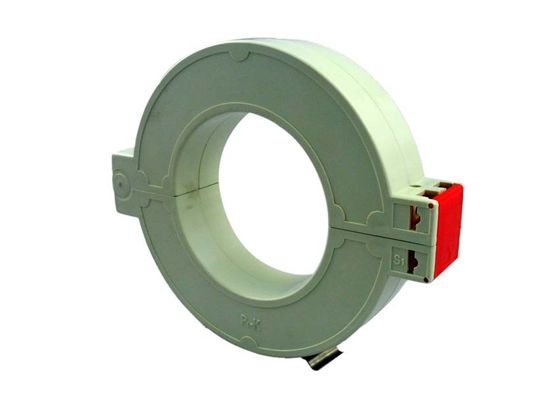

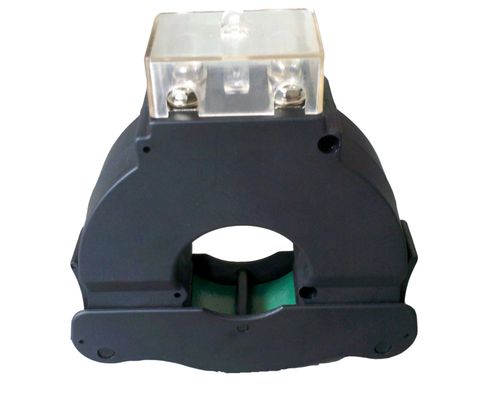

タイプのエポキシが付いている0.5-630Aスプリット・コアの変流器はSCTK660Aの流れセンサーの収納を内部に閉じ込めました
適用
電気配線のための現在の測定、監視および保護およびEquipment.Currentおよび電気moの岩山のための力測定、照明、空気圧縮機、暖房および換気装置、エア条件装置およびオートメーションの制御システム。流れ、力およびenergymonitoring装置。
特徴
自動閉鎖、携帯用広い内部の窓の構造取付けること、安全、容易すべての既存の取付けを収容するように大きいケーブルの締め金で止めることがまたは-母線の広範囲サイズします。
Sctk660aシリーズ改装（割れ目中心）のcurrenttransformerは特に新しいですか既に既存の網の仕事の取付けを促進するように設計されていました。それらはopeningany cableorバスbarcircuitなしでbeinstalledかもしれないです。ctの二次巻上げを渡るAninternalの精密抵抗器は低く安全な電圧出力を提供します。それは時間および設置費用を救うことができます。
電気変数
| 頻度 | 50-2.5KHz |
| 評価される入力 | 0.5A-630A |
| 測定範囲 | 10%In-130%In |
| 定格出力 | 0.333V （AC）または0-5A |
| 比率 | ≤± 0.2% |
| 位相角 | ≤ ±30min |
| 絶縁耐力 | 5.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | ABS/UL94-V0 |
| ボビン | PBT |
| 中心 | パーマロイ |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナルかUL1015 22AWGワイヤー1.5m |

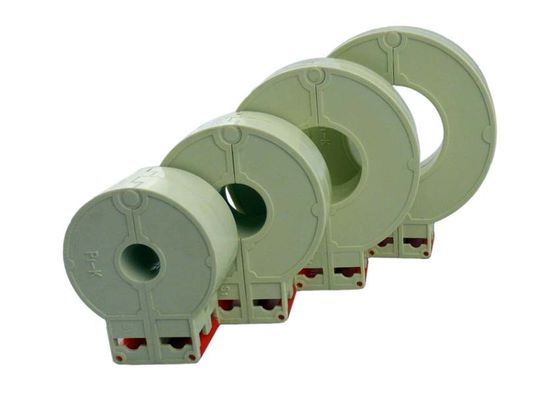

選択をタイプして下さい
| P/N |
評価される入力 （a） |
出力（mA/V） | 正確さ | 次元（mm） | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A （1,5,10,30,50,100） |
0-50mA 0.333V |
0.2、0.5、1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 |
1-250A （10,50,75,100,200,250） |
0-100mA/1A 0.333V |
0.2、0.5、1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 |
5-400A （10,50,100,200,250,400） |
0-200mA/1A/5A 0.333V |
0.2、0.5、1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 |
5-630A （10,50,100,200,250,630） |
0-200mA/1A/5A 0.333V |
0.2、0.5、1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
注:製品仕様書はカスタマイズすることができます
