| 入力: | 0A-3000A | 出力: | 0-10V （AC）または0-5A |
|---|---|---|---|
| 頻度: | 50-400KHz | 回転: | 1000:1、2000:1、2500:1、4000:1 |
| クラス: | 0.1、0.2、0.5 | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

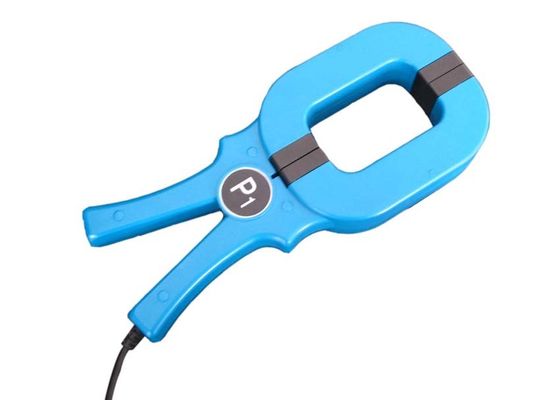

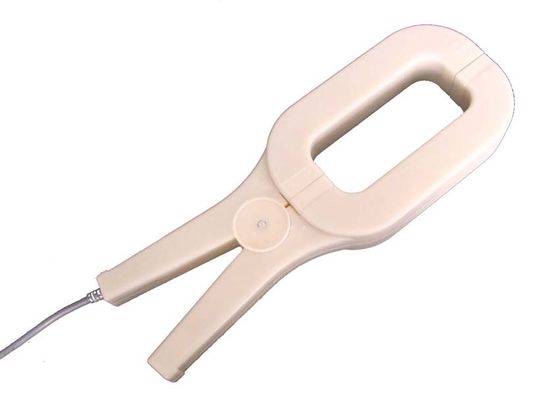

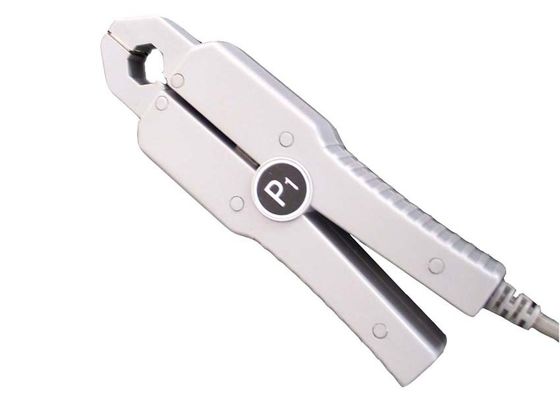

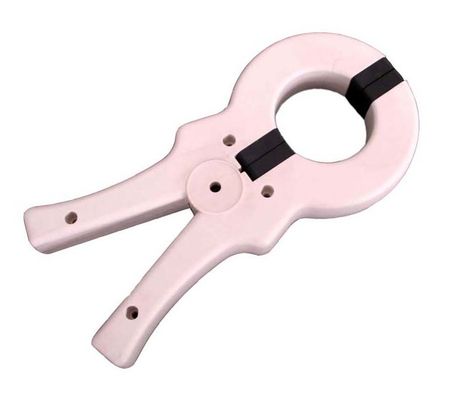

SCTK691 / 2シリーズクランプオンスプリットコア電流トランス、電流範囲100mA〜3000A単相電流テスト
SCTK691 / 2シリーズレトロフィット（スプリットコア）変流器は、新規または既存のネットワークへの設置を容易にするように特別に設計されています。 ケーブルやバスバー回路を開かずに取り付けることができます。 時間と設置コストを節約できます。
特徴：
アプリケーション：
電気的パラメータ
| 周波数 | 50〜400KHz |
| 定格入力 | 5〜3000A |
| 測定範囲 | 5％イン〜130％イン |
| 定格出力 | 0-10V（AC）または0-5A |
| 比率 | ≤±0.1％ |
| 位相角 | ≤±10分 |
| 耐電圧 | 3.0KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩ以上 |
機械的パラメータ
| 場合 | ABS / UL94-V0 |
| ボビン | PBT |
| コア | 珪素鋼/パーマロイ |
| 内部構造 | スクリュー |
| 建設 | スクリュー |
| 動作温度 | －25℃〜＋ 75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | 1015 / 22AWGワイヤー（より線）2.5m |
タイプ選択
| P / N | 定格入力 （A） | 正確さ | 寸法（mm） （ID-LWH） |
| SCTK691A-008 | 0〜20A | 0.1、0、2、0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0〜100A | 0.1、0、2、0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5〜250A | 0.1、0、2、0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100〜1200A | 0.1、0、2、0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100〜1500A | 0.1、0、2、0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100〜3000A | 0.1、0、2、0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
注：製品仕様はカスタマイズ可能です
