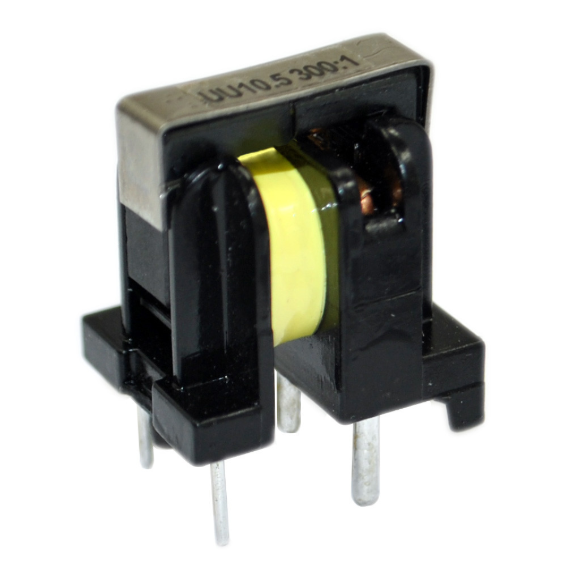

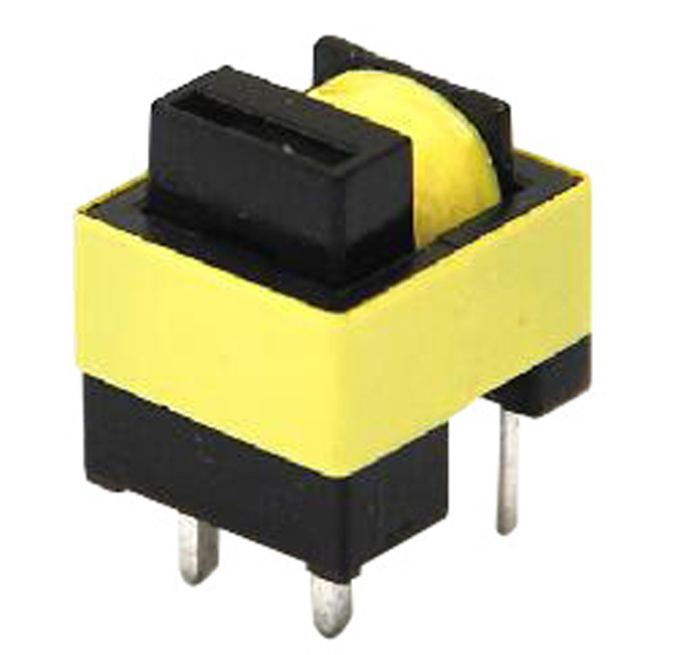

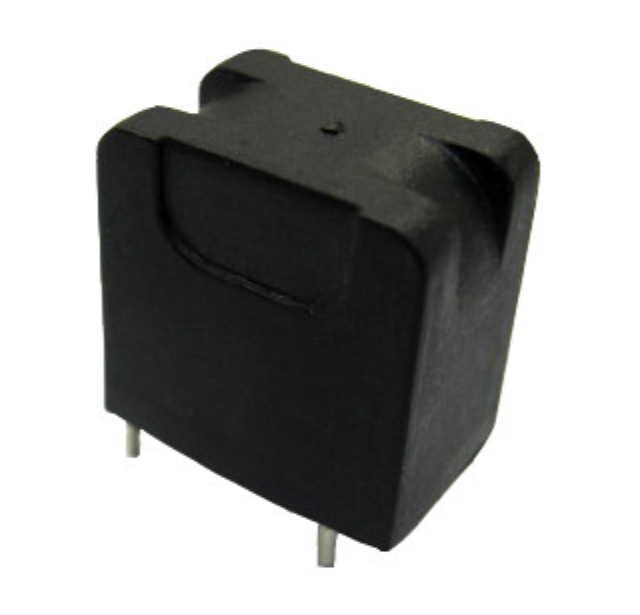

ACSTシリーズ 高周波電流トランス 10A スイッチング電源用

ACSTシリーズ 高周波電流トランス

ACSTシリーズ高周波電流トランスは、PBT 94V0難燃性ハウジングおよびエポキシ樹脂封止を使用して製造されており、スイッチング電源およびDC-DCコンバータ向けに特別に設計されており、高精度、安定性、高絶縁を保証します。この製品は、堅牢で信頼性の高い構造と、薄型PCB直接実装設計、およびトロイダルコアを特徴としています。 4000V耐電圧および広い動作温度の要件を満たしています。 スイッチング電源、EMIフィルタリング、および通信機器に適しています。電流測定および電力管理における高周波電流トランス用途に最適です。

特徴:

1. 薄型、PCBに直接実装。
2. PBT 94V0難燃性エポキシ樹脂、安定。
3. トロイダル高周波電流トランス
4. 電流範囲: 最大10A
5. 巻数比: 1:500、1:1000

用途:

1. スイッチング電源出力および平滑回路
2. 高周波SMPのチョークコイルとして使用
3. スパイクリップル対策
4. EMI/RFIフィルター
5. DC/DCコンバータ
6. IPおよびOPデバイス

技術情報:

1. 動作周波数範囲: 20Hz～500Hz
2. 絶縁抵抗: 500V DC >100MΩ
3. 耐電圧試験: 4000V 1mA 60秒
4. 温度範囲: -25℃～+85℃
5. 保管温度: -40℃～+105℃
6. 耐はんだ熱性: 260℃で10秒
7. マーキング: 部品番号および製造年月日コード

よくある質問

Q: 技術サポートと選定に関する推奨事項を提供していますか？

A: はい。お客様のアプリケーションシナリオと回路要件に基づいた選定推奨事項とカスタマイズソリューションを提供できる専門技術チームがあります。

Q: サンプルは無料ですか？いつ受け取れますか？

A: サンプルは無料で、3～5営業日以内に発送されます。特定の送料ポリシーについては、営業チームにご確認ください。

Q14: 品質問題が発生した場合、どのように対応しますか？

A: 入荷品質検査と出荷前の100%品質テストにより製品の適合性を保証します。品質問題が発生した場合は、速やかに営業チームにご連絡ください。返品/交換または技術サポートソリューションを提供します。
