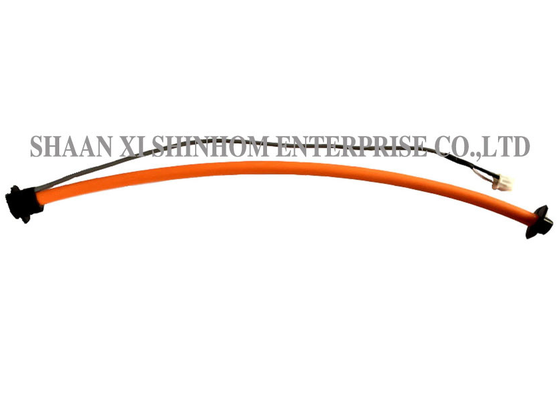

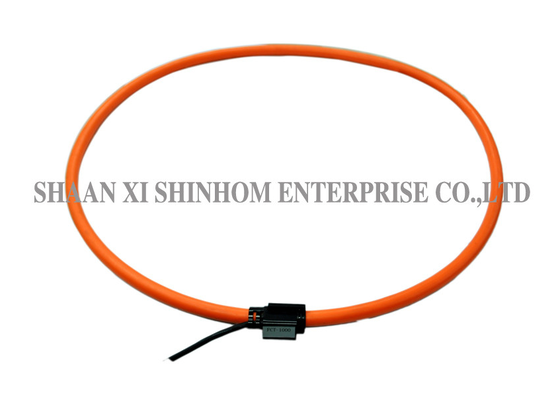

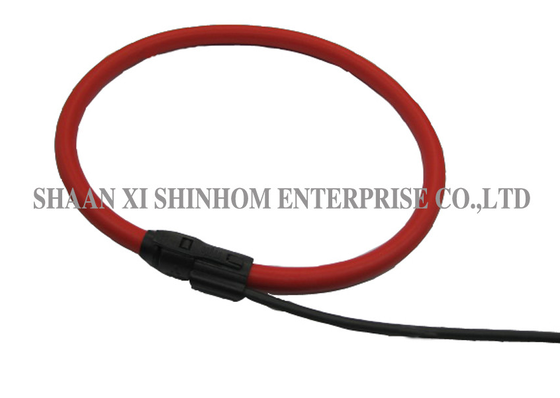

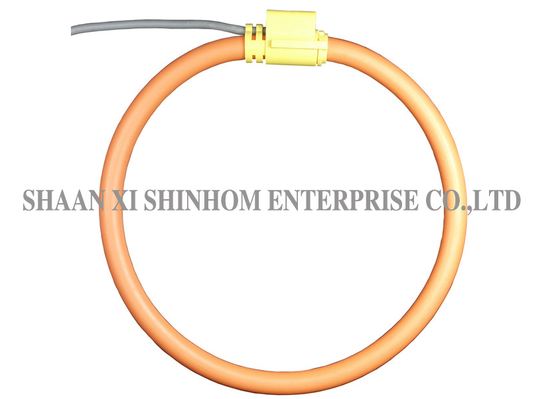

これは高性能ロゴフスキーコイル/柔軟なスプリットコア電流トランスフォーマー恒久的な設置用に設計された交流電流センサーで 薄くて柔軟で スナップアップ可能なロゴフスキーセンサーコイルと信号コンディショナーを組み合わせています高電流モニタリングなどのアプリケーションのための正確な真のRMS電流測定を提供する電源品質分析とリレー保護製品が提供する高線性そして広い動力範囲から1Aから100kA大型または不規則な形状の電導体に適応し,非侵襲的な設置をサポートし,過負荷防止能力が強く,二次電導が開いているとき危険を冒しません.電力モニタリングと工業測定のための理想的な選択です.
特徴
申請
仕様
|
モデル
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
コイル長さ
|
420mm
|
510mm
|
620mm
|
800mm
|
|
窓のサイズ
|
120mm
|
150mm
|
185mm
|
240mm
|
|
体重
|
105g
|
120g
|
135g
|
165g
|
|
基準 定位電流
|
1000A
|
3000A
|
6000A
|
10kA
|
|
コイル抵抗
|
100から300Ωまたは10kΩ
|
|||
|
コイルセクション
|
8mm
|
|||
|
鉛の長さ
|
2メートル
|
|||
|
出力 (di/dt)
|
カリブレーションされていない
|
120mV/kA/50Hz
|
||
|
カリブレーション
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
正確 に 読む
|
カリブレーション <0.5% (中央位置,25°C)
校正されていない容積 < 5% (中央位置,25°C) |
|||
|
温度
|
校正されていない200ppm/C
|
|||
|
|
カリブレーション 400ppm/C
|
|||
|
位置誤り
|
±1% 最大
|
|||
|
0A (零漂流) の出力
|
≤1mV
|
|||
|
段階エラー
|
≤0.5°
|
|||
|
線形性
|
測定値の ±0.2%
|
|||
|
帯域幅
|
1Hzから1MHz (−3dB)
|
|||
|
運用
温度 |
-30°Cから80°C
|
|||
|
保存
温度 |
-40°Cから90°C
|
|||
|
他の要件は,OEMに私達に連絡してください.
|
||||
|
|
|
|
|
|
|
尺寸の許容量:
|
|
|
|
|
|
A,B,C,F:±5mm,D:±0.2mm,E:±10mm
|
|
|
|
|
|
尺寸 (mm)
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
A 窓のサイズ A
|
125
|
155
|
190
|
245
|
|
B.ウィンドウサイズ B
|
120
|
150
|
185
|
240
|
|
Cコイル過剰
|
147
|
172
|
202
|
267
|
|
D.コイルセクション
|
11
|
|
|
|
|
E.鉛ケーブルの総長さ
|
2000
|
|
|
|
|
F:コイルの長さ
|
420
|
510
|
620
|
800
|
仕様もいろいろあります
よくある質問
Q: ローゴウスキーコイルと伝統的な電流トランスフォーマー (CT) の違いは何ですか?
A: その通りロゴフスキスコイルは磁気コアのない空気コア構造を使用します.コアの飽和問題はありません.極めて高い線形性(1Aから100kAまで)ダイナミックレンジが非常に広いローゴウスキーコイルも高電圧の危険性がない中流が開いているとき,過負荷防止能力が強い.従来のCTは鉄のコアを持ち,低電流と高電流の両方で飽和問題があり,動力範囲が限られています.二次 オープン 回路 は 危険 な 高 電圧 を 生み出す こと が でき ます.
Q: 高電流測定における柔軟なロゴフスキーコイルの利点は?
A: その通り柔軟なロゴウスキーコイルは軽量そして折りたたむ空間が限られている設置に適している.従来の硬いCTと比較して,柔軟なデザインは,簡単に設置する特に電源をオフにすることはできませんリモートプロジェクトとアプリケーションに適しています.
Q: 導体の位置が測定の正確さに影響するのですか?
A: その通りこのロゴフスキのコイルは,最適化された設計を使用します優れた測定一致性コーイル内の電導体の位置に関係なく.外部の電流干渉に対する優れた拒絶力これは,実際の設置中に電導体がコイルに中心になっていない場合でも,高い測定精度を保証します.
Q: オーバーロードとオープン・サーキットに関して,ロゴウスキーコイルの安全性は?
A: その通りローゴウスキーコイルには空気コア構造短期間の高電流過負荷はデバイスを損傷しません. 二次出力は低電圧信号オープン・サーキットは高電圧の危険性がない安全で信頼性の高い操作を保証します
