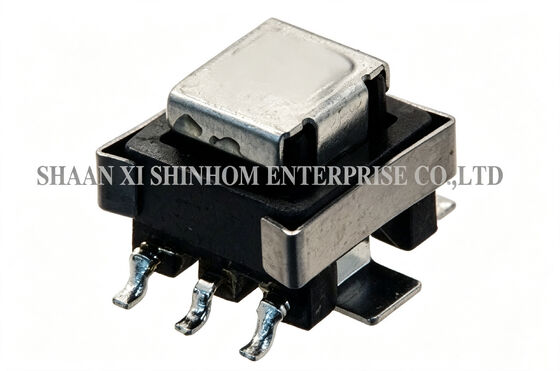

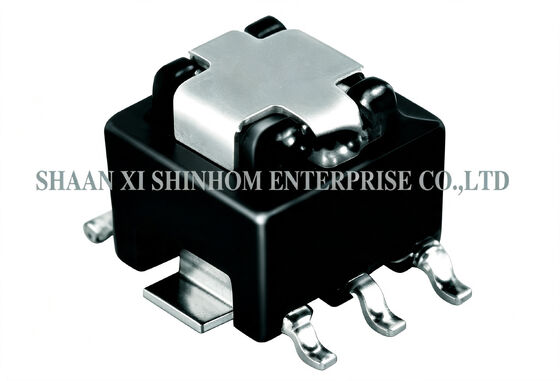

ACSTE50シリーズ SMD高周波電流トランス
このACSTE50シリーズ高周波SMD電流トランスは、ACエネルギーメータリング、電力監視、および保護アプリケーション向けに設計されています。この製品は、高周波コアとSMDパッケージプロセスを採用しています。 50kHz～1MHzの広い周波数応答範囲をサポートします。最大検出電流は50Aです。 エポキシ封止は優れた耐磁干渉性能を提供し、複雑な電磁環境下での正確で安定した測定を保証します。 2000VAC（一次側から二次側）に耐え、安全性と信頼性を確保します。二次側測定はピン1-3で引き出されます。 ウェーブはんだ付けとリフローはんだ付けの両方をサポートし、自動SMT生産ラインと互換性があります。 ACエネルギーメーター、電力トランスデューサー、RTUリモートターミナルユニット、保護用CT、および電子監視システムに広く使用されています。
特徴:
用途:
技術情報:
注記: 製品仕様はカスタマイズ可能です
FAQ
Q: このトランスの周波数応答範囲はどのくらいですか？
A: 動作周波数範囲は50kHz～1MHzです。高周波スイッチング電源の電流検出、高周波エネルギーメータリング、高周波電力監視アプリケーションに適しています。テスト周波数は10kHz（0.1Vrms）であり、定格周波数範囲内での測定精度を保証します。
Q: 最大検出電流は50Aですが、テスト条件で言及されている20Aはどう理解すればよいですか？
A: 最大検出電流50Aは、製品が処理できるピーク電流能力です。技術情報で言及されている20Aは、テスト条件（最大検出電流: 20A）の下での参照値です。定格連続動作電流については、データシートを参照してください。選択する際は、実際の動作電流に基づいて適切なモデルを選択することをお勧めします。
Q: 2000VACの耐電圧テストは何を表していますか？
A: 2000VACの耐電圧テストは、一次巻線と二次巻線が2000V ACに破壊されずに耐えられることを意味します。これにより、安全な高電圧から低電圧への絶縁が保証されます。電力システムのような高い安全性が要求されるアプリケーションに適しています。
