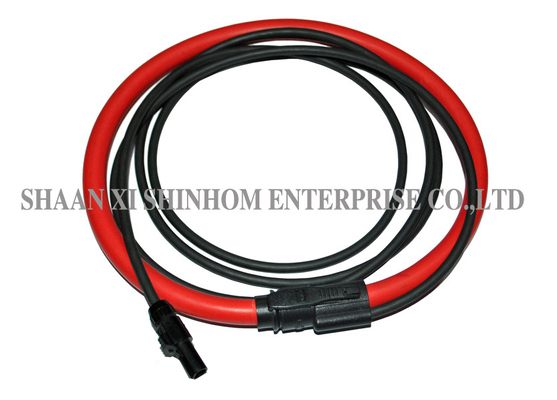

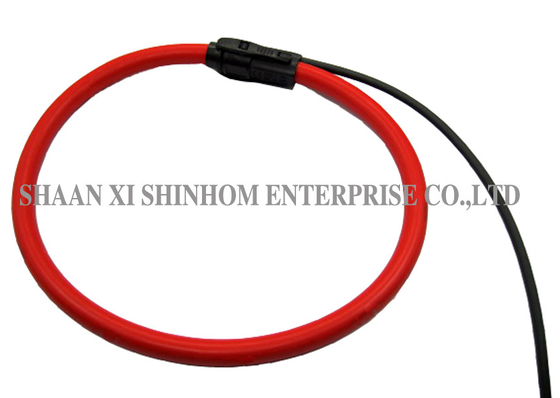

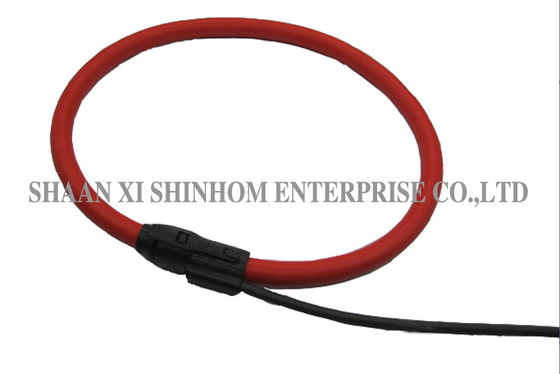

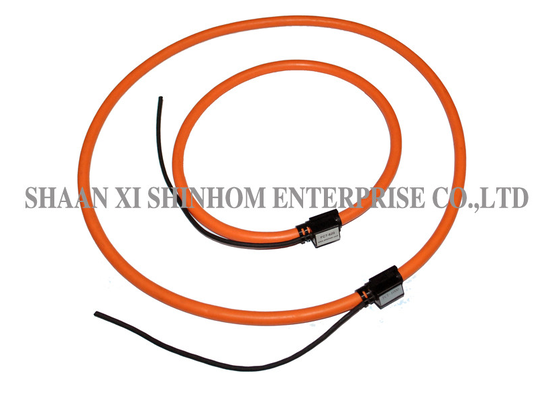

これはスプリットコア柔軟なロゴウスキーコイル電流センサー恒久的な設置用に設計された交流電流センサーである.薄くて柔軟でスナップオンできるロゴフスキセンサーコイルと信号コンディショナーを組み合わせ,正確な真のRMS電流測定を提供します.この製品は,アンペアレベルから数百キロアンペアまでの電流測定に適しています.高線性とコアレスデザインは,高周波応答を提供し,ハーモニックコンテンツと臨時測定に適しています.柔軟な分割コア設計は,大きなまたは不規則な形状の電導体を取り巻くことができます空間が限られている装置に適しています.非侵入的な装置はメイン回路から電力を抽出しません.強烈な抗過負荷能力があります.二次的な開き回路は危険ではありません高電流モニタリング,直流波動測定,調和および臨時モニタリング,電力の品質モニタリング,電子エネルギーメーター,電力のモニタリング,リレー保護,そして調和管理.
| モデル | ZRC-50 | ZRC-100 | ZRC-150 | |
| コイル長さ | 214mm | 375mm | 535mm | |
| ウィンドウサイズ | 50mm | 100mm | 150mm | |
| 基準 定位電流 | 600A | 1000A | 3000A | |
| 体重 | 約100~120g | |||
| 割合 | カリブレーション |
100mV/kA@50Hz 85mV/kA@50Hz 50mV/kA@50Hz |
||
| カリブレーションされていない | 105mV/kA@50Hz | |||
| 正確 に 読む |
カリブレーション <0.5% (中央位置,25°C) 校正されていない容積 <5% (中央位置,25°C) |
|||
| 測定可能な最大電流 | 100kA | |||
| コイル抵抗 | 100から250Ω | |||
| コイルセクション | 8mm | |||
| 鉛の長さ | 2メートル | |||
| 温度 | 校正されていない200ppm/C | |||
| カリブレーション 400ppm/C | ||||
| 位置誤り | ±1% 最大 | |||
| 出力 0A (ゼロ・ドリフト) | ≤0.1mV | |||
| 段階エラー | ≤0.5° | |||
| 線形性 | 測定値の ±0.2% | |||
| 帯域幅 | 1Hzから100kHz (−3dB) | |||
| 動作温度 | -30°Cから+80°C | |||
| 貯蔵温度 | -40°Cから+90°C | |||
| 他の要件は,OEMに私達に連絡してください. | ||||
仕様もいろいろあります
Q: ローゴウスキーコイルと伝統的な電流トランスフォーマー (CT) の違いは何ですか?
A: その通りロゴウスキーコイルは,磁気コアのない空気コア構造を使用している.コア飽和問題がないため,極めて高い線性と非常に広い動力範囲を提供しています.また,Rogowskiコイルは,二次開いているときに高電圧の危険性を提示しません伝統的なCTは鉄のコアを持ち,低電流と高電流の両方で飽和問題があり,動力範囲が限られています.二次 オープン 回路 は 危険 な 高 電圧 を 生み出す こと が でき ます.
Q: 高電流測定における柔軟なロゴフスキーコイルの利点は?
A: その通り柔軟なロゴウスキーコイルは軽量で折りたたみやすい.大型または不規則な形状の電導体の周りに巻くことができるため,空間が限られている設置に適しています.伝統的な硬いCTと比較すると柔軟な設計により安装が容易になり,特に電源をオフにすることはできませんリニューアルプロジェクトやアプリケーションに適しています.
Q: コアレス設計が周波数応答に与える影響は?
A: その通りコアレスデザインはコア飽和とヒステレシス効果をなくし,ライン周波数から高周波まで幅広い周波数応答を提供します.それは,特に調和の内容と急速な一時的な信号の測定に適しています電力品質モニタリングの理想的な選択肢です.
Q: オーバーロードとオープン・サーキットに関して,ロゴウスキーコイルの安全性は?
A: その通りロゴウスキーコイルは空気のコア構造で,コアの飽和問題はありません. 短期間の高電流過負荷はデバイスを損傷しません. 副産物は低電圧信号です.高電圧の危険性はないので安全で信頼性の高い操作を保証します
