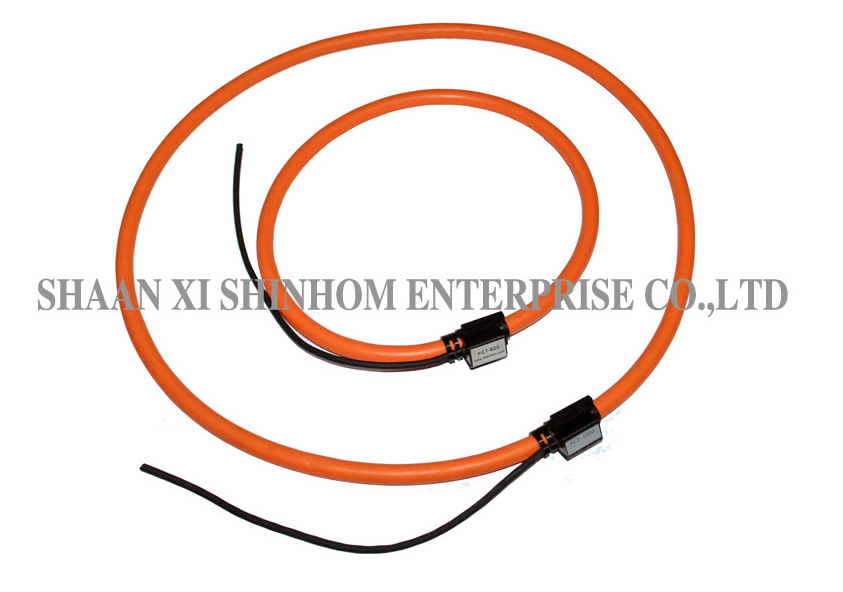

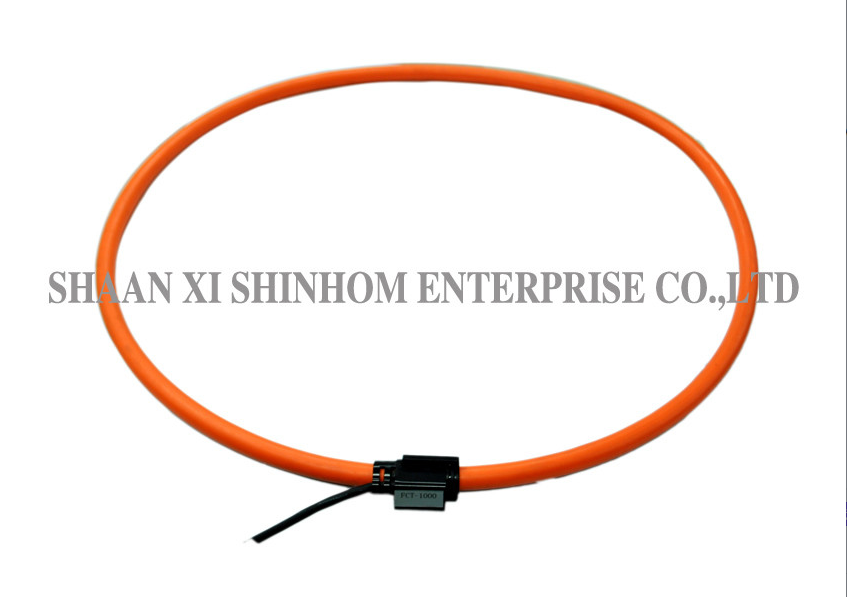

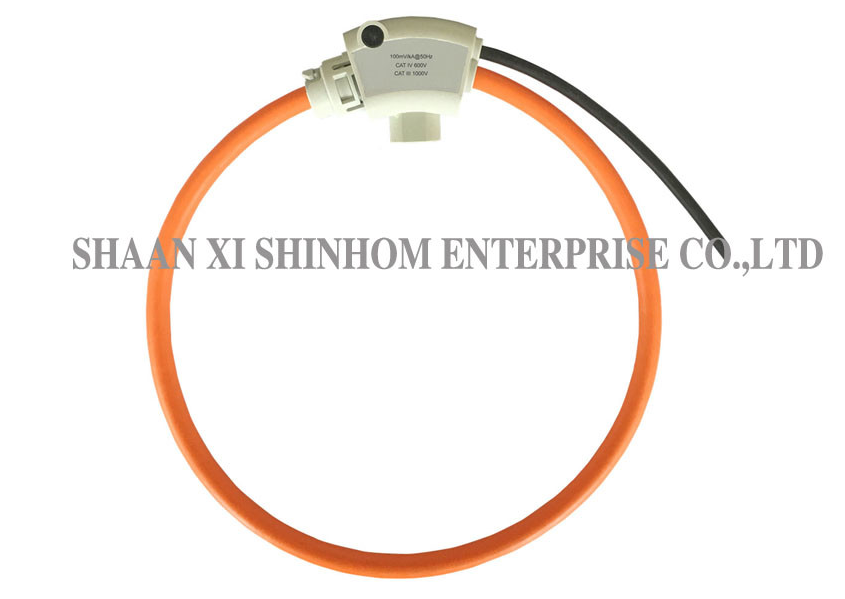

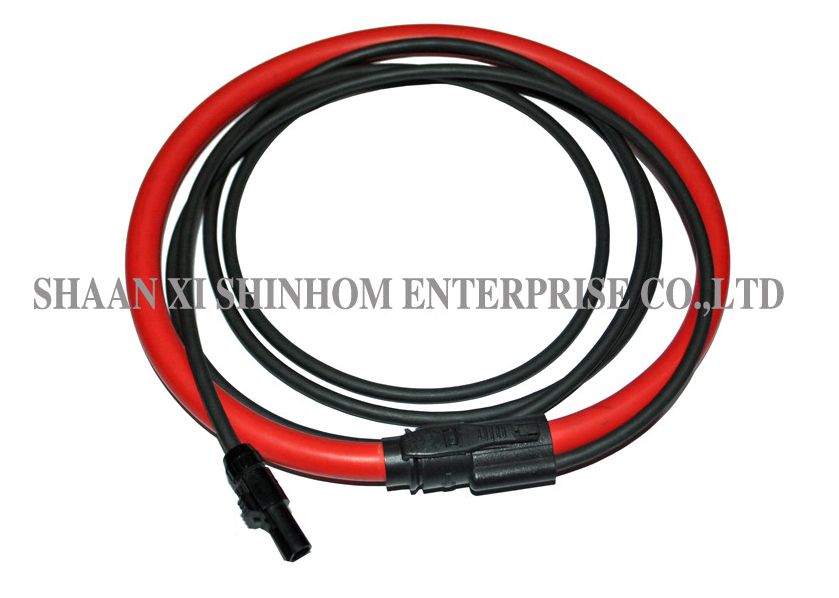

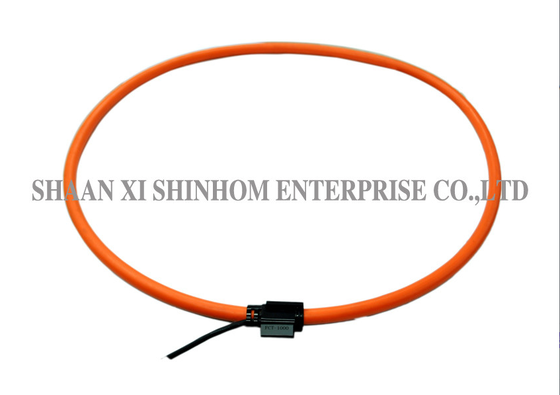

この柔軟なローゴフスキーコイル電流センサーは、恒久的な設置用に設計されたAC電流センサーです。薄くて柔軟なスナップオン式のローゴフスキー検知コイルと信号コンディショナーを組み合わせ、正確な真のRMS電流測定を提供します。この製品は高い直線性と広いダイナミックレンジを備えています。柔軟な分割コア設計により、回路を中断することなく迅速に設置でき、大型または不規則な形状の導体に適合します。二次開回路の危険がなく、強力な過負荷耐性があります。非侵襲的な測定は、主回路から電力を引き込みません。このセンサーは、コイル内の導体の位置に関係なく優れた測定の一貫性を提供し、外部電流干渉に対する優れた拒否能力を備えています。高電流監視、電力品質監視、高調波分析、電力監視、リレー保護に広く使用されています。
特徴
用途
仕様
| トランスデューサー | ||
| コイル長: | 210/350/420/510/600/800mm | |
| 内径: | 60/103/125/155/180/245mm (±10%) | |
| コイル断面積: | 6.5±0.2 mm/8±0.2 mm/10±0.2 mm | |
| 固定: | バヨネットホルダー | |
| 材質: | 熱可塑性樹脂 UL94-V0 | |
| コイル: 黒、赤、黄、青 (他の色はカスタマイズ可能) | ||
| 色: | 閉鎖ユニット: 黒 | |
| 接続ケーブル | ||
| タイプ: | ケーブル (3線式端子付き) | |
| ケーブル + BNC/オシロスコープインターフェース | ||
| 長さ: | 3000 mm (標準)、その他の長さはカスタマイズ可能。 | |
| 材質: | Xy23/0.1 Ts/2C+A+B | |
| 色: | 黒 オレンジ | |
| 電気的特性 | ||
| 出力レベル (RMS): | 40mV/1000A @50Hz | |
| 80mV/1000A @50Hz | ||
| 100mV/1000A @50Hz | ||
| 精度: | クラス1.0 (コイルはアンプ/インテグレータ負荷インピーダンスで校正する必要があります) | |
| 直線性 (範囲の10%から100%): | 読み取り値の±0.1% | |
| 周波数範囲/帯域幅: | 約10Hzから10MHz | |
| 位相シフト: | 90° | |
| 導体位置感度: | 最大±2% | |
| 外部磁場の影響: | 最大±2% | |
| 環境条件 | ||
| 動作温度: | -20℃から+75℃ | |
| 保管温度: | -30℃から+75℃ (常温を推奨) | |
| 安全性 | ||
| 最大動作電圧: | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| 耐電圧試験 | 3000Vrms @50/60Hz 1分。 | |
寸法
| 寸法 (mm) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| A 窓サイズ ((mm)±10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
| B ローゴフスキーコイル外径 (mm)±10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
| C ローゴフスキーコイル直径 | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
| D ワイヤリード直径 | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
様々な仕様をご用意しております。
よくある質問
Q: ローゴフスキーコイルと従来の電流トランス (CT) の違いは何ですか？
A: ローゴフスキーコイルは磁気コアのない空芯構造を使用しています。コア飽和の問題がなく、非常に高い直線性(1Aから100kAまで) と非常に広いダイナミックレンジを提供します。ローゴフスキーコイルは、二次側が開いた場合でも高電圧の危険がなく、強力な過負荷耐性を備えています。従来のCTは鉄心を持ち、低電流と高電流の両方で飽和の問題があり、ダイナミックレンジが限られています。二次開回路は危険な高電圧を発生させる可能性があります。
Q: 高電流測定における柔軟なローゴフスキーコイルの利点は何ですか？
A: 柔軟なローゴフスキーコイルは軽量で曲げ可能です。大型または不規則な形状の導体の周りに巻き付けることができ、スペースが限られた設置に適しています。従来の硬いCTと比較して、柔軟な設計は設置が容易であり、特にレトロフィットプロジェクトや電源を切ることができないアプリケーションに適しています。
