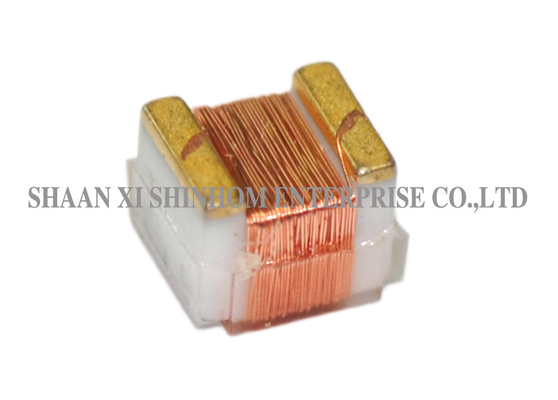

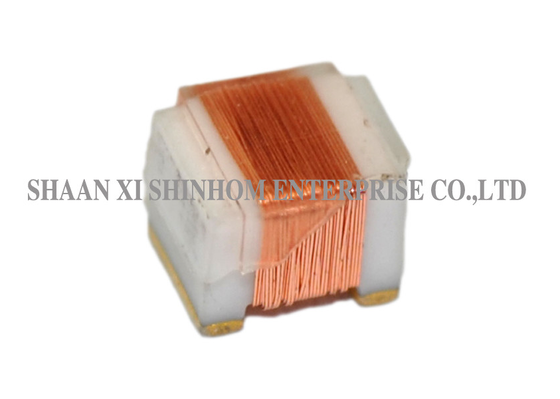

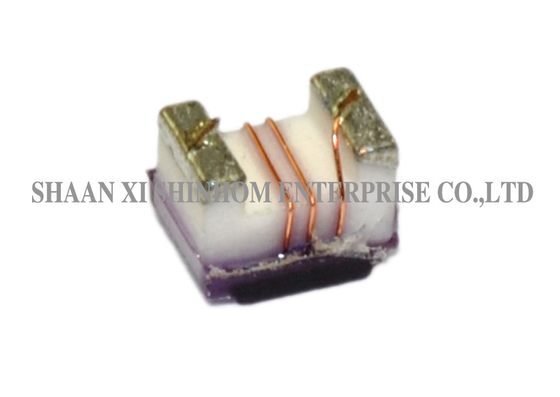

についてAISCシリーズSMDのワイヤローンドセラミックインデューターは高周波設計とワイヤローンド構造を有し,高Q因子と高自 rezonant 周波数特性を有する.高周波回路で優れた信号伝送性能を確保するこの製品は,標準としてセラミックコアを提供し,フェライトコアがオプションで,異なる周波数と誘導要求に適しています.高い信頼性と優れた熱安定性により,様々な条件下で長期にわたって安定した動作が保証されます.異なるPCBレイアウト要件を満たすために,0402から1812までの複数の標準サイズが利用可能である. モデム,モバイルワイヤレスデバイス,無線電話,GPS位置付けシステム,電気通信システム.
特徴:
アプリケーション:
技術情報:
| サイズ | 誘導範囲 | サイズ (mm) L*W*H |
| 0402 |
1nHから400nH (セラミック・コア) |
1.2*0.6*06 |
| 0603 | 1.6nH~390nH (セラミック・コア) | 1.68*1.0*085 |
| 0805 | 2.2nH~6.8uH (セラミック・コア) | 2.2*1.6*13 |
| 1008 | 3.9nH~200nH (セラミック・コア) | 2.65*2.6*20 |
| 1210 | 3.9nHから8.6uH (セラミック・コア) | 3.35*2.7*21 |

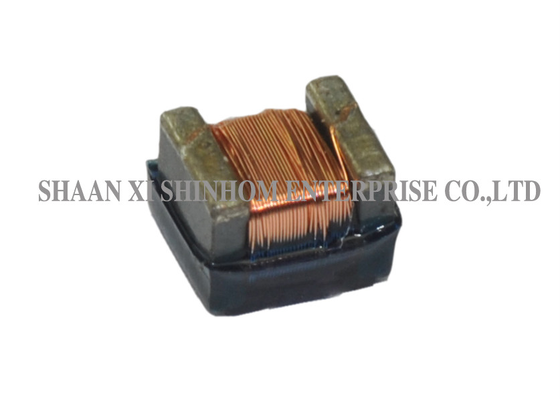

| 1210F | 1.2uHから470uH ((フェリート核) | 3.35*2.7*21 |
| 1812F |
1.0uHから1000uH ((フェリート核) |
4.56*3.25*30 |
注: 製品のサイズとインダクタンスがカスタマイズできます.
よくある質問
Q:セラミックコアとフェライトコアの選択は?
A: その通り セラミック・コア高Q因数と高周波性能が高く,RFとマイクロ波帯に適しています.フェライトコア磁気透透性が高く,同じ体積でインダクタンス値が大きくなり,低周波アプリケーションやインダクタンス値が高くなるアプリケーションに適している.セラミックは標準配置ですフェライトはオプションです
Q: 高Q因子の電路設計の利点は?
A: その通り高Q因子は,特定の周波数でエネルギー損失が低く,周波数選択性が向上することを意味します.それは共鳴回路の獲得と選択性を向上させ,挿入損失を減少させ,フィルター・アウト・オブ・バンド・拒絶反応を改善する振動器の周波数安定性を高めます
Q: このシリーズにはどんなパッケージサイズが用意されていますか?
A: その通り6つの標準サイズが用意されています.0402, 0603, 0805, 1008, 1210 と 1812PCB の空間とインダクタンス要件に基づいて柔軟に選択できます.
Q: 多層構造と比較して,ワイヤー巻き構造の利点は何ですか?
A: その通りワイヤルロープ構造は,高周波でより高いQ因数とより高い電流容量を提供し,特に高周波アプリケーションに適しています.RF フロントエンドやパワーアンプなど.
