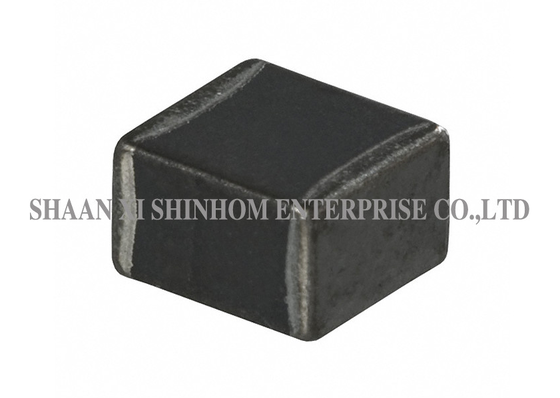

試験/測定および貯蔵装置のための高度信頼性のチップインダクタ AIML1210シリーズ

AIML1210シリーズ 高い自己共鳴周波数を持つチップインダクタ,多層チップインダクタ フェライトビーズ

についてAIML1210シリーズ多層チップインダクタ特徴閉ざされた磁気回路設計交信を効果的に防ぐことができます.高い自己共鳴周波数そして高い信頼性高周波回路で信号伝送の整合性を確保する.この製品は,高密度の固定装置そしてリフロー溶接複数の標準サイズから0402〜1210異なるPCBレイアウト要件を満たすために利用できます.広く使用されています.医療機器,試験・測定器具,携帯機器,CD-ROM,ハードディスクドライブ,モデム,プリンター,DSC,DVC,PDA,DVDそしてHDD.

特徴:

• 閉ざされた磁気回路
• 交差音は避けられる
• 閉ざされた磁気回路は,クロスストークを避ける
• 高密度装置と再流量溶接に適しています
• サイズ 0402 / 0603 / 0805 / 1206 / 1210

アプリケーション:

1. 医療機器
2. 試験/測定装置
3. 携帯機器
4. CD-ROM,ハードディスク,モデム,プリンター
5. DSC,DVC,PDA,DVD,HDD

技術情報:

1. エイクトロドを覆う 予熱:@ 180°C±5°C 2-3分 溶接温度:230°C 4秒 ±1秒 フルクス:コロフォニーによるメタノール溶液に3〜5秒浸透する.
2. IDC:DCバイアスの適用により,初期L値が5%減少するDC電流,または温度が20°C上昇する電流の値
3. 動作温度:-40°Cから+100°C

注: 製品のサイズとインダクタンスがカスタマイズできます.

よくある質問

Q: 閉ざされた磁気回路の設計の利点は?

A: その通り磁気回路は磁気流れを 核内に閉じ込めており 漏れ流と電磁気干渉を 周りの回路に効果的に減少させます隣接するコンポーネント間の磁気カップリングクロスストークを防止しながら高密度PCBレイアウトでは,信号の整合性とシステムの電磁互換性を大幅に改善します.

Q: 電気回路設計において 高周波の自己共鳴の利点は?

A: その通り高い自己共鳴周波数は,電容領域による性能低下を回避し,より高い周波数で誘導特性を維持することを可能にします.それは特に高周波共鳴回路に適しています高周波で安定した誘導性能を保証する.

Q: このシリーズにはどんなパッケージサイズが用意されていますか?

A: その通り5つの標準サイズが用意されています.04020603,0805,1206,そして1210PCB の空間とインダクタンス要件に基づいて柔軟に選択できます.

Q: この製品はリフロー溶接に適していますか?

A: その通りこの製品は,自動化SMT生産ラインや高密度マウントに適しているため,優れた溶接性を持つ再流溶接に適しています.

Q: サンプルを申請するには? リードタイムは何ですか?

A: その通り当社のウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出できます. あなたの会社情報とターゲットモデル (サイズとインダクタンス値を含む) を提供してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
